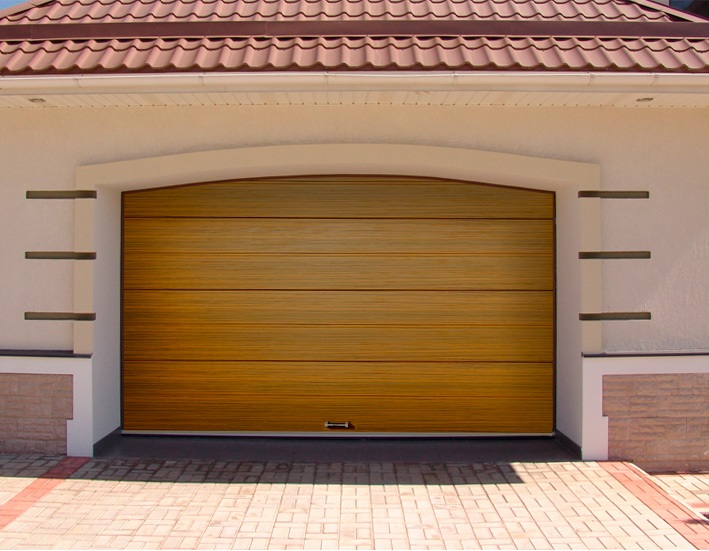

ГАРАЖНЫЕ СЕКЦИОННЫЕ ВОРОТА С ПРУЖИНАМИ РАСТЯЖЕНИЯ RSD01BIW
Секционные ворота RSD01 BIW идеально подходят для перекрытия въездных проемов небольших размеров (шириной от 2 000 до 3 500 мм, высотой от 1 800 до 3 000 мм) в гаражных и технических помещениях. Конструкция на базе низкого типа подъема может быть установлена в помещениях, имеющих минимальные пристенки и притолоку (от 100 мм). При отсутствии в помещении притолоки и пристенков, применяется встроенный монтаж. Ворота RSD01 BIW идеальны для использования в индивидуальном строительстве. Имеют широкий выбор цветовых и дизайнерских решений. Конструкция ворот термоэффективна (надежно герметизирует проем), прочна, проста в монтаже и обладает длительным сроком службы.

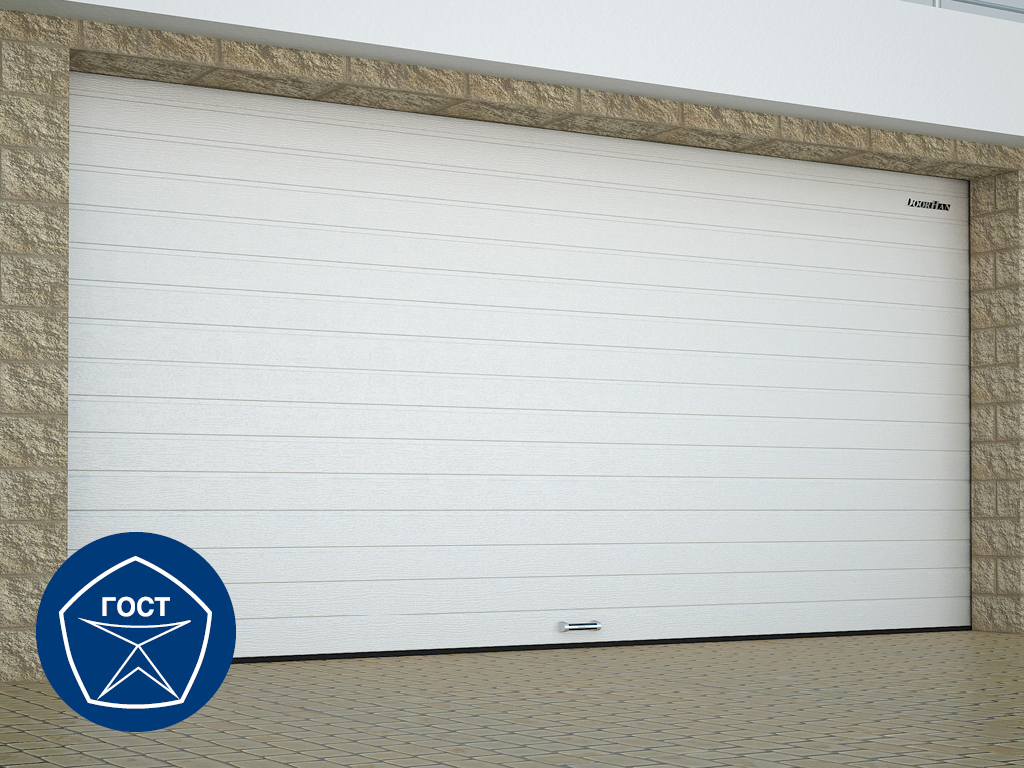

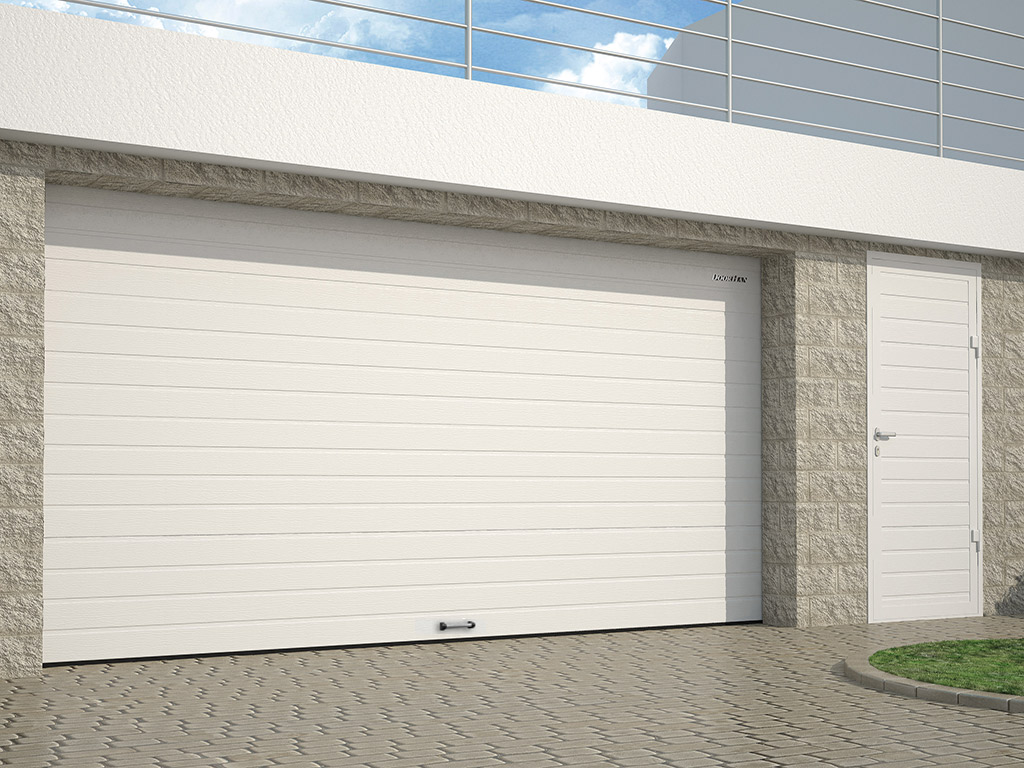

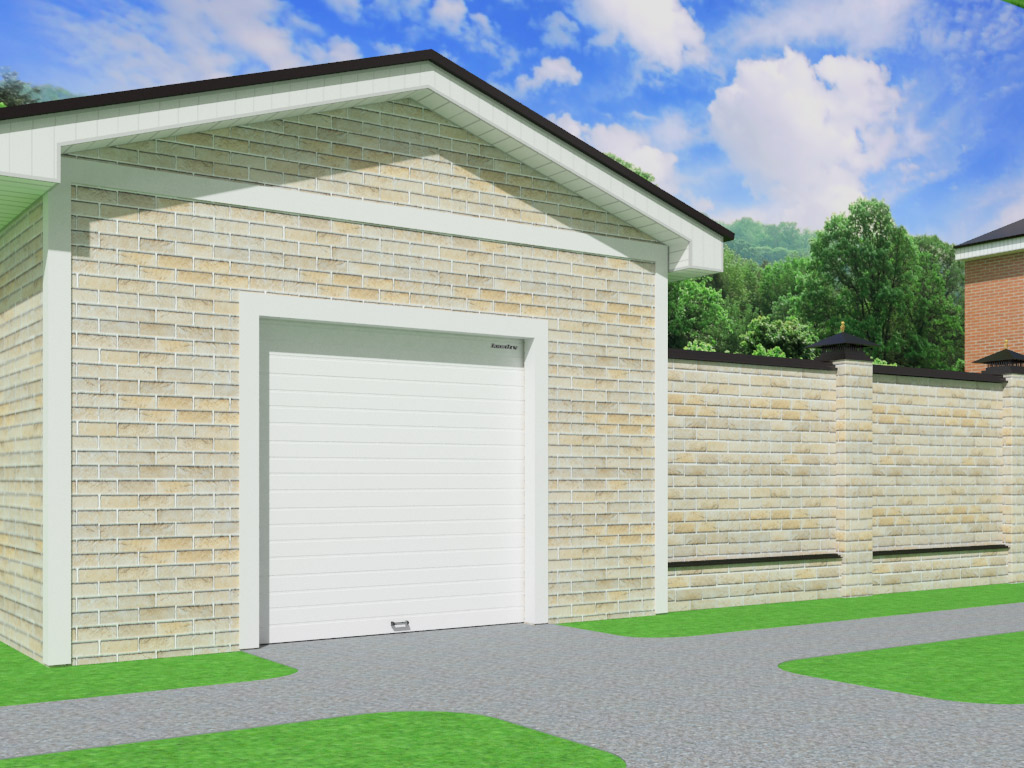

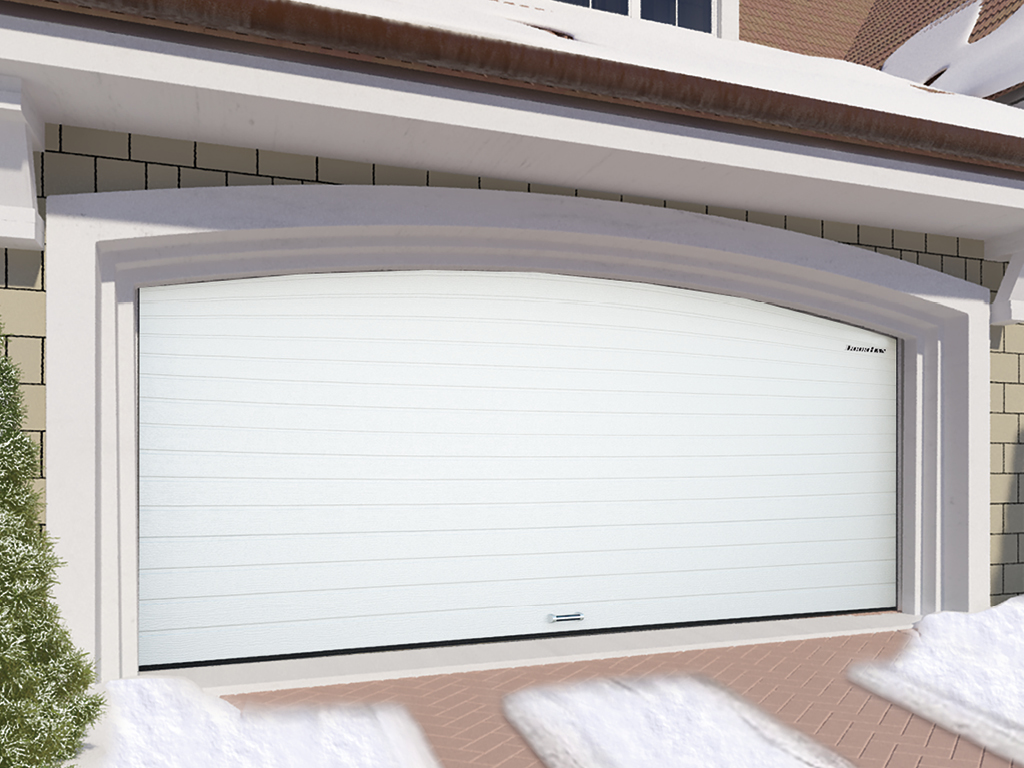

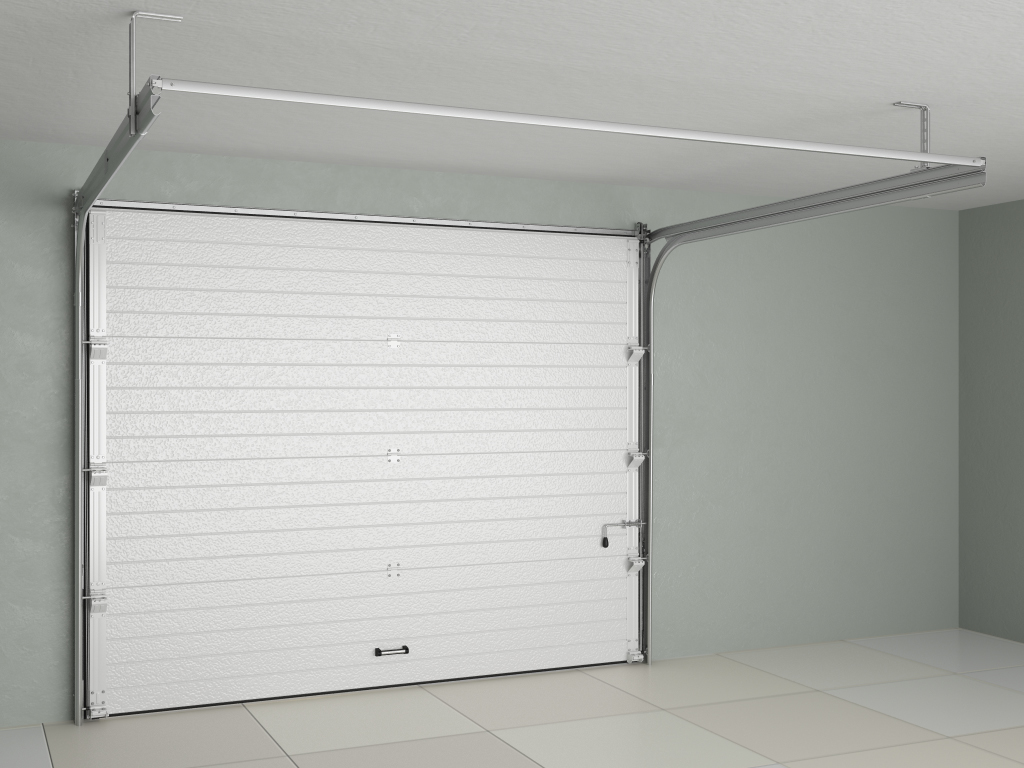

Внешняя сторона секционных ворот

ЗОНА ПРИМЕНЕНИЯ
![]() |
![]() |

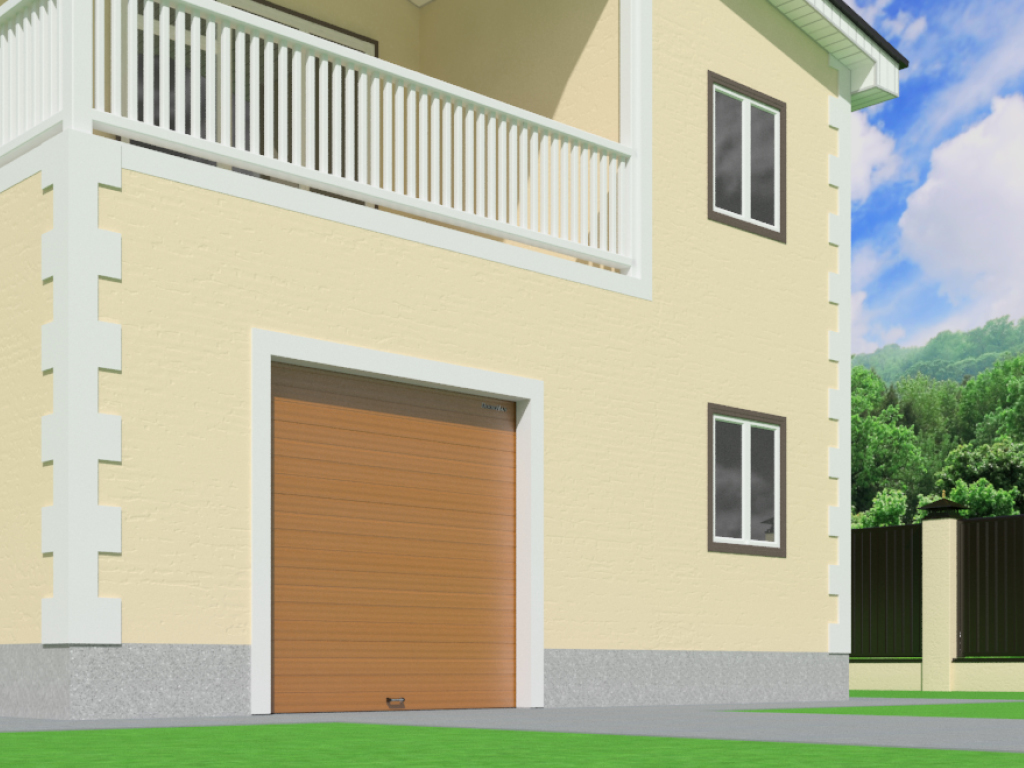

Частные гаражи | Подсобные помещения |
ПРЕИМУЩЕСТВА
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
ДИЗАЙН
Дизайн панели
![]() | ![]() | ![]() |

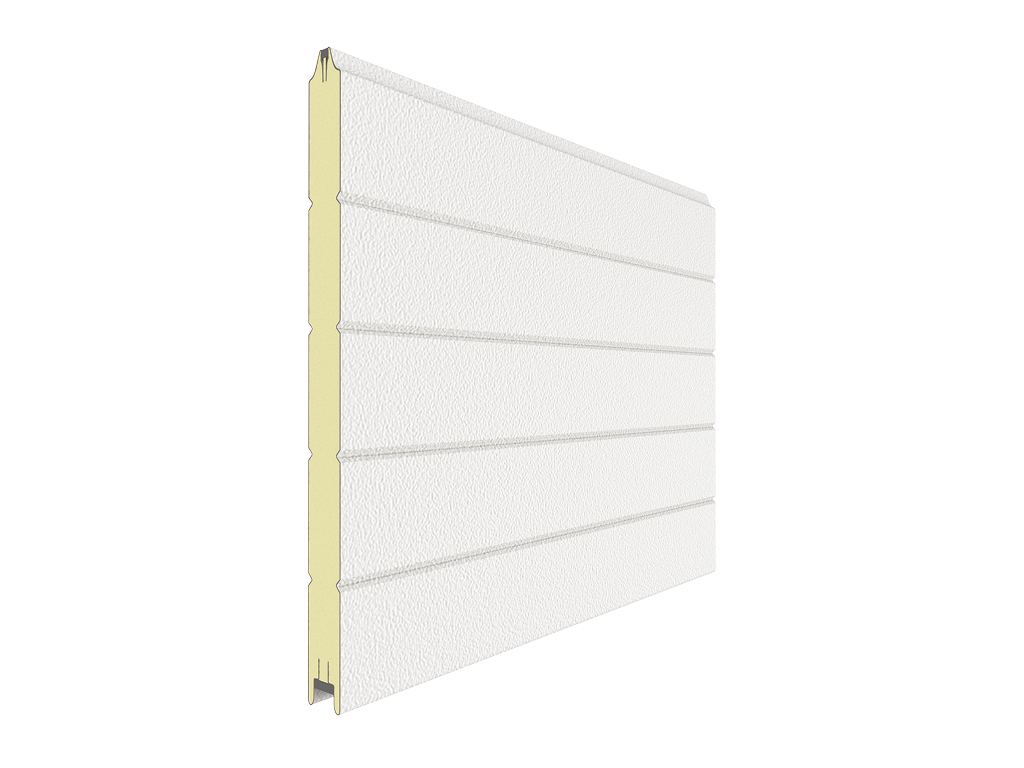

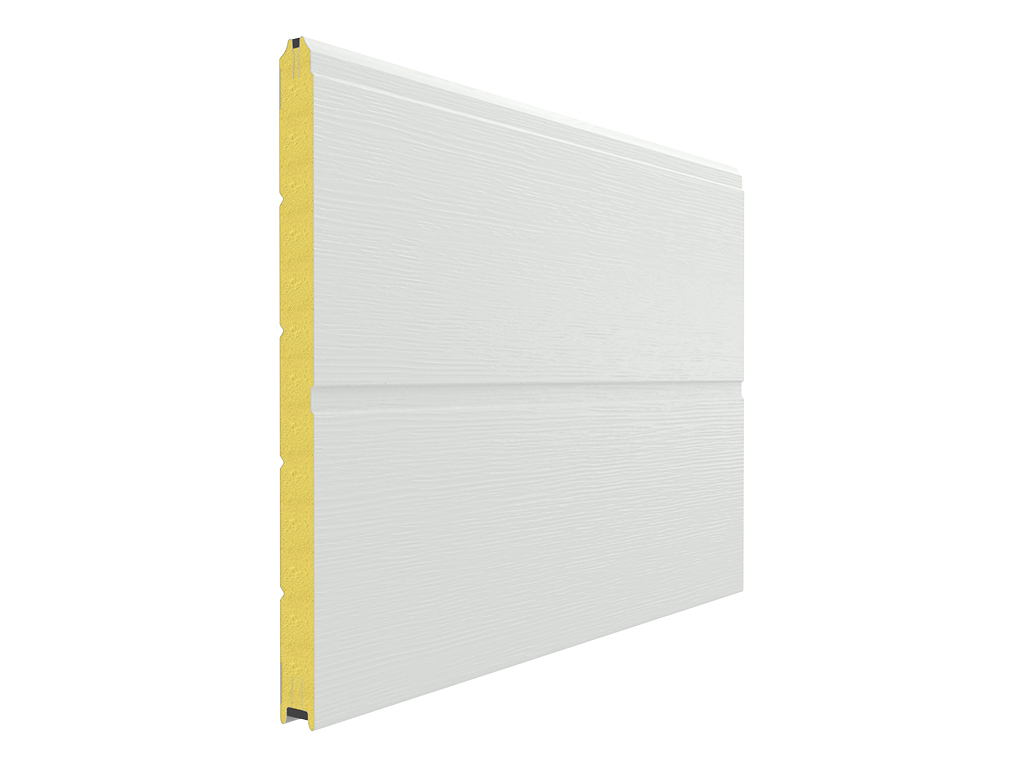

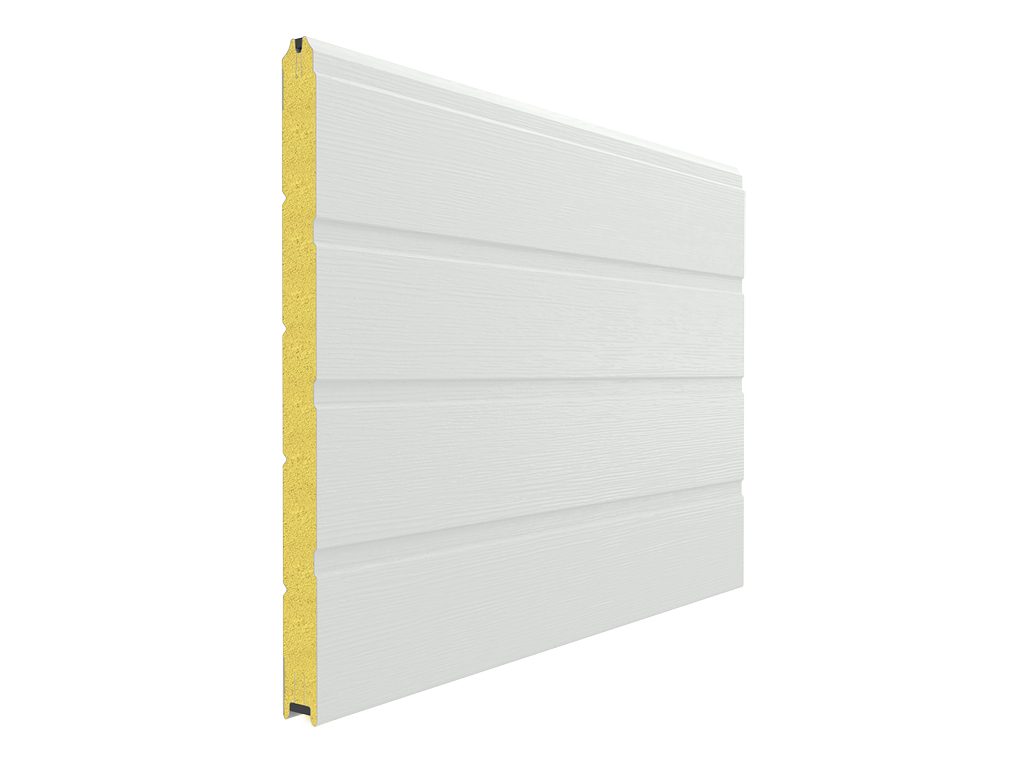

Доска | Горизонтальная полоса | Широкая центральная полоса |
![]() | ![]() | ![]() |

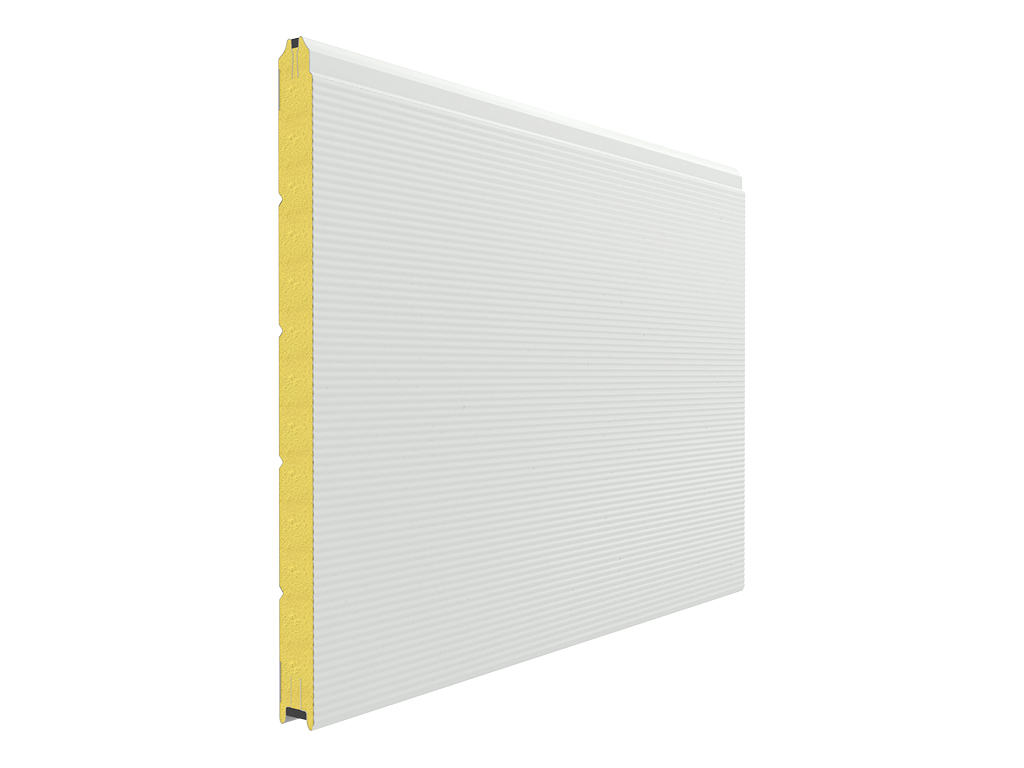

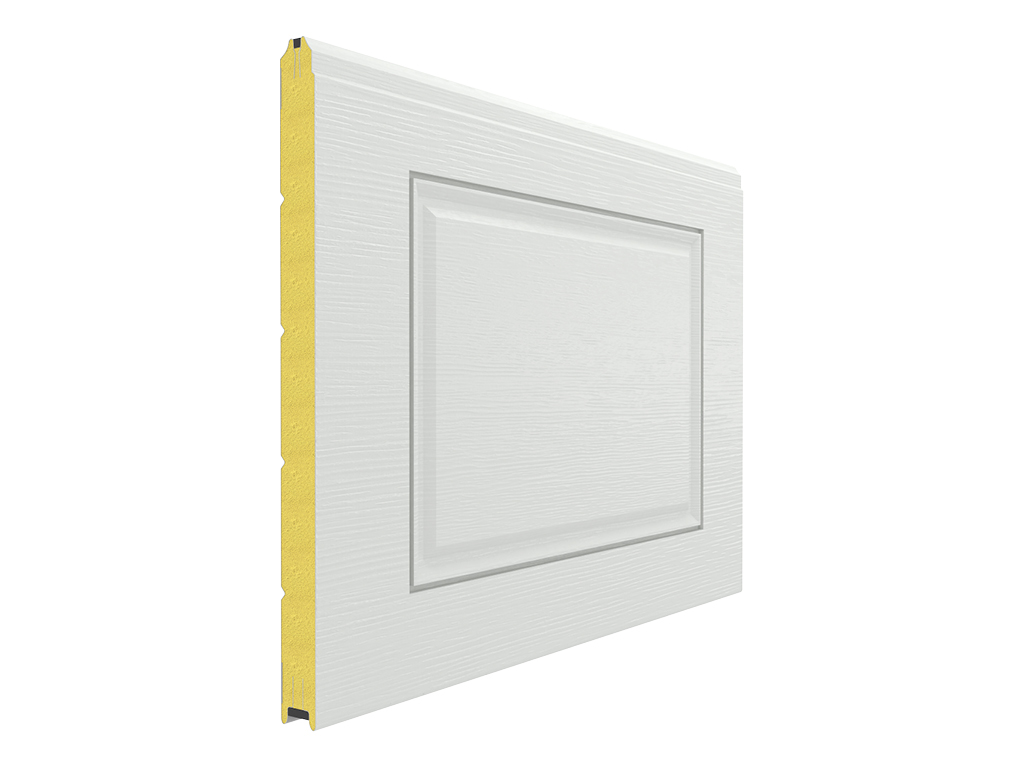

Волна | Горизонтальная полоса (внутреняя строна панели) | Филенка |
Тип поверхности
![]() | ![]() | ||

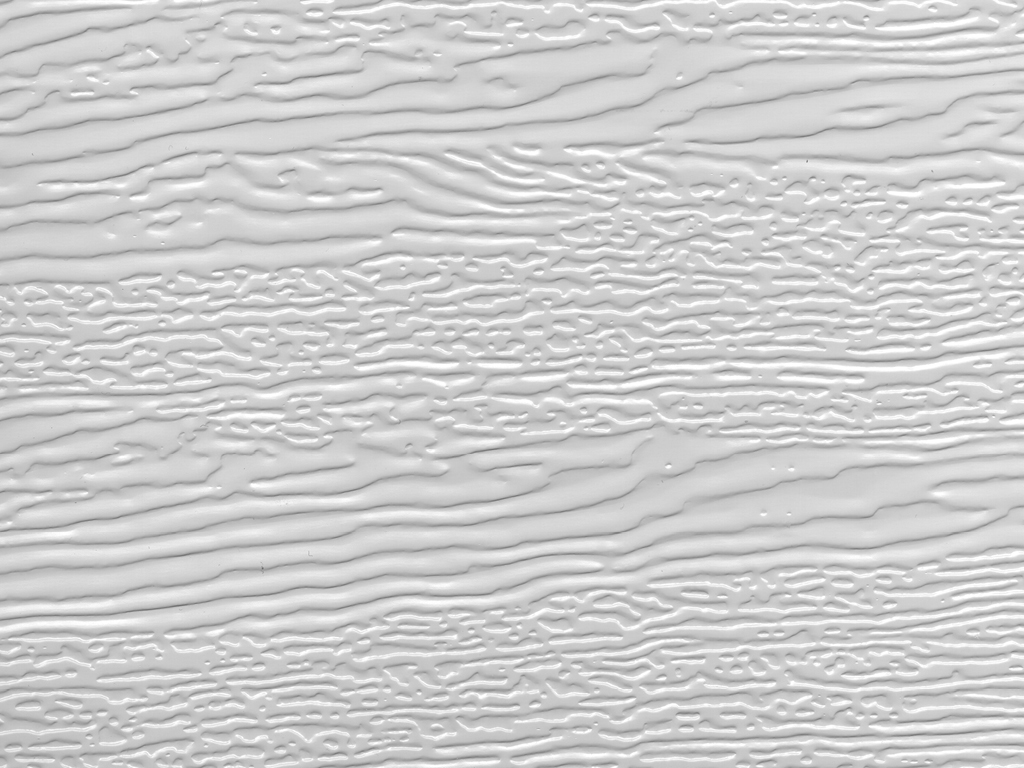

Под дерево | Stucco (внутреняя часть) |
Цвета лицевых поверхностей панели
![]() |
![]() |
![]() |
![]() |
RAL 9003 белый | RAL 9006 серебристый | RAL 7004 серый | RAL 1014 бежевый |
![]() |
![]() |
![]() |
![]() |
RAL 6005 зеленый | RAL 5005 синий | RAL 7016 антрацит | RAL 3000 красный |
![]() |
![]() |
![]() |
![]() |
RAL 3005 бордовый | RAL 8017 коричнево-красный | RAL 8014 коричневый | Золотой дуб(наценка) |
![]() | ![]() |
Венге (наценка) | Нестандартный цвет по карте RAL (наценка) |

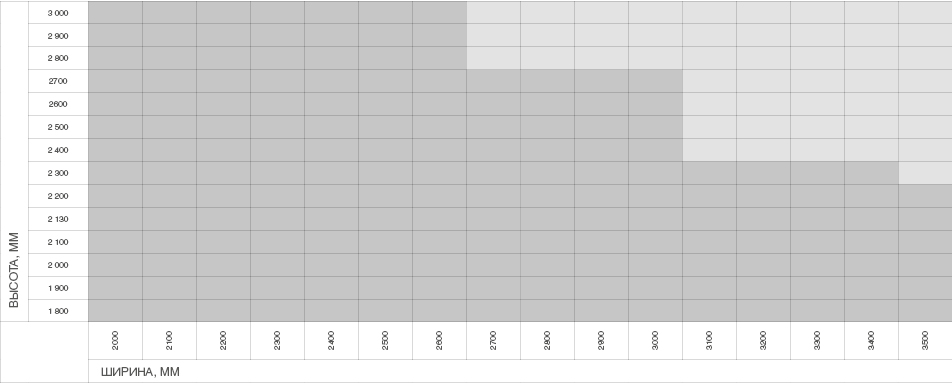

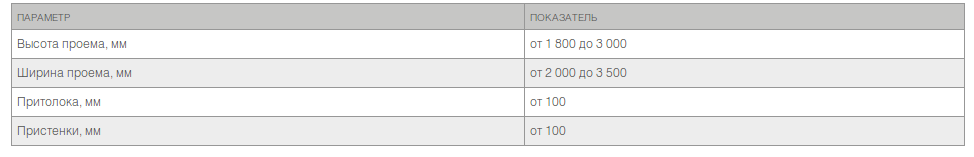

ТАБЛИЦА РАЗМЕРОВ

РАЗМЕРЫ ПРОЕМОВ

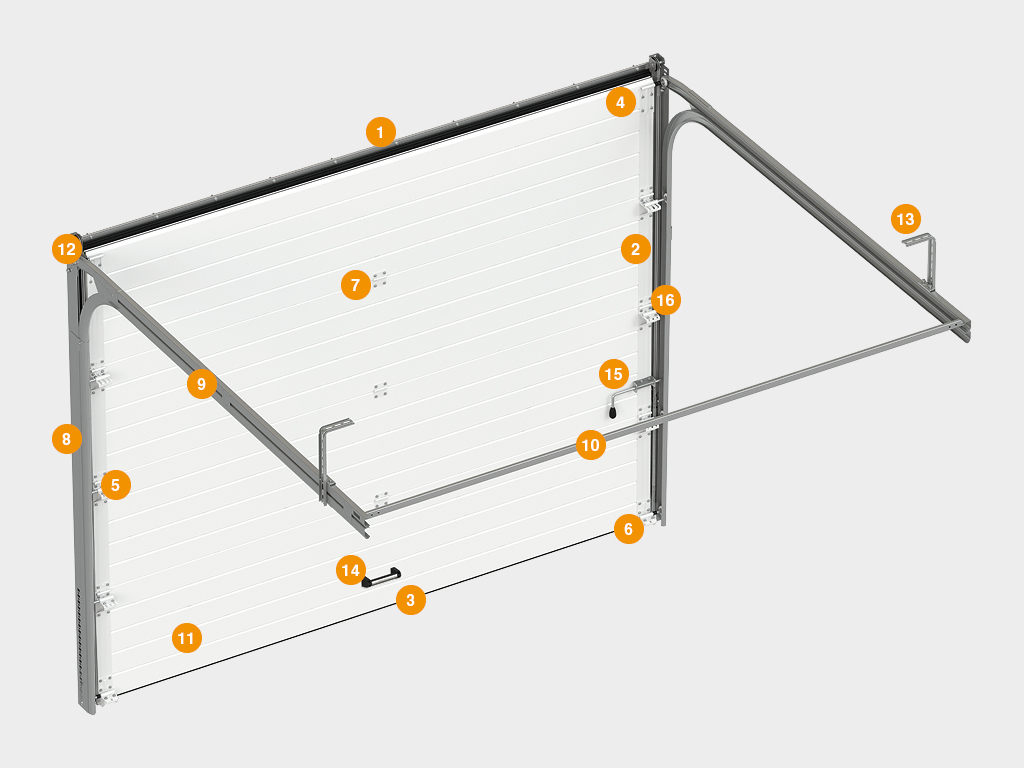

КОНСТРУКЦИЯ

1. Стальной ригель с установленным верхним контурным многокамерным уплотнителем
2. Контурные боковые многокамерные уплотнители
3. Нижний встраиваемый стальной профиль с терморазделением и нижний уплотнитель
4. Верхний угловой кронштейн регулируемый
5. Боковая опора с регулируемым роликодержателем
6. Нижний угловой кронштейн с регулируемым роликодержателем
7. Внутреняя петля
8. Вертикальная направляющая в сборе
9. Горизонтальная направляющая в сборе
10. Дистанционный С-профиль
11. Сэндвич-панель
12. Кронштейн с двойным шкивом
13. Г-образный кронштейн крепления к потолку, установленный на кронштейн произвольной фиксации
14. Ручка подъемная
15. Задвижка (опция)
16. Пружины растяжения

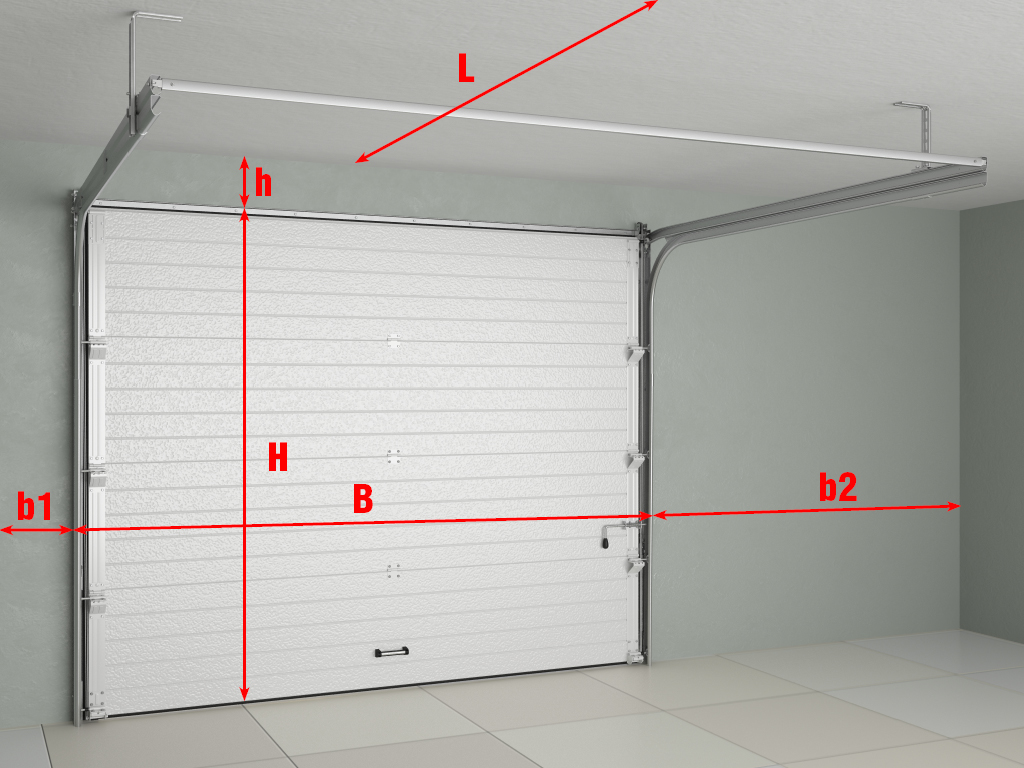

ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого до правого края проема);

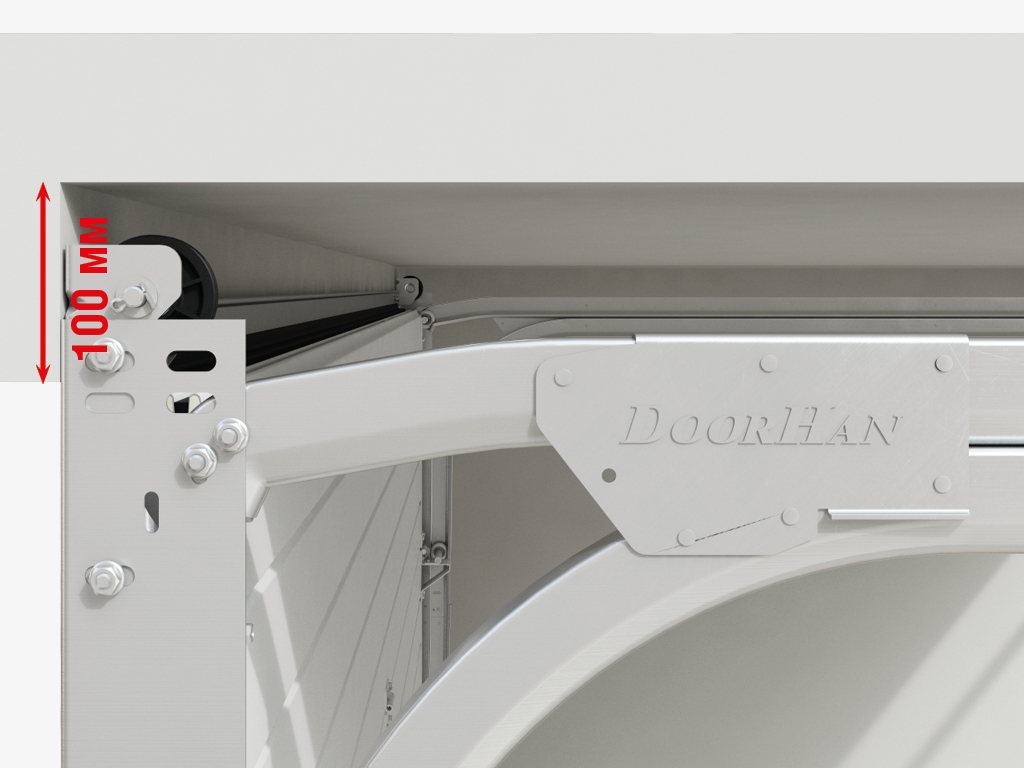

h — притолока (расстояние от верха проема до потолка) min 100 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 100 мм;
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ.
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
СПОСОБЫ МОНТАЖА

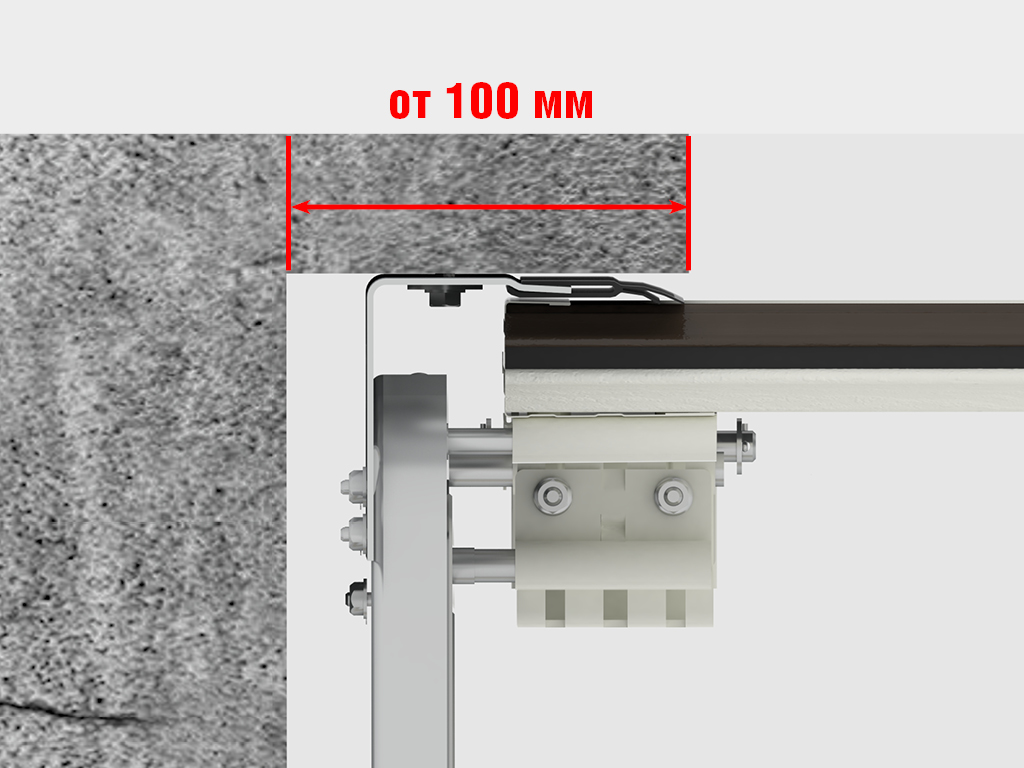

![]() | Накладной монтаж (классический тип монтажа): система направляющих монтируется на пристенки и притолку с внутренней стороны проема |

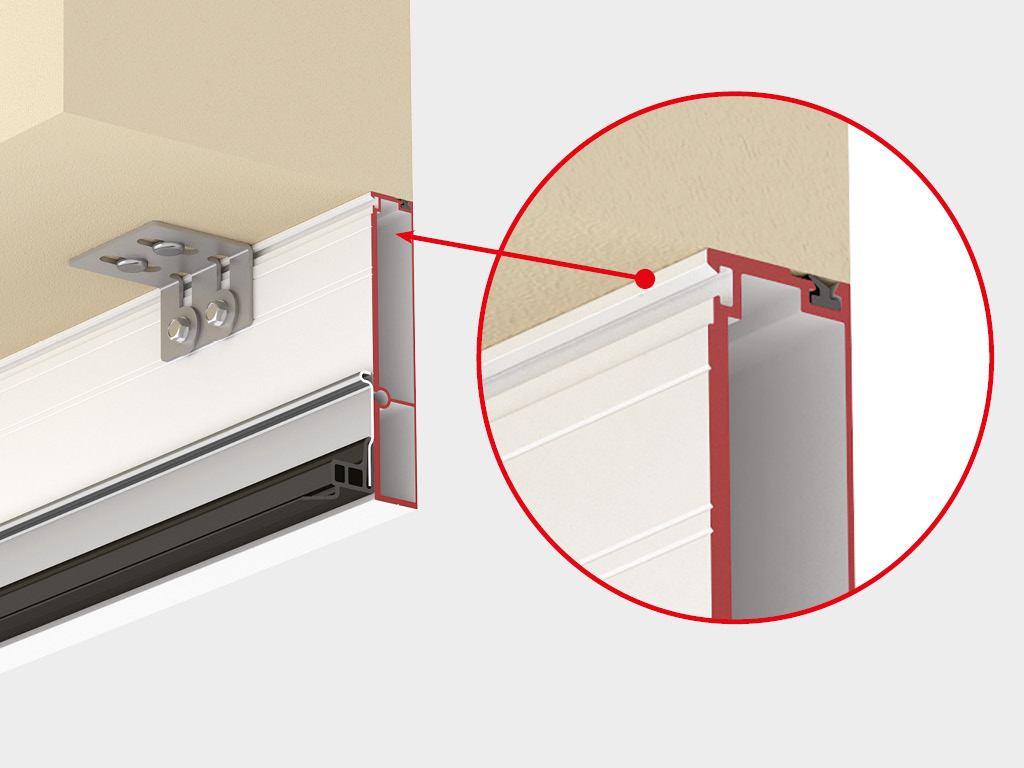

![]() | Встроенный монтаж встык (при отсутствии пристенков): несущий наличник устанавливается на проем встык. На него монтируется система направляющих. Система регулируемых кронштейнов позволяет нивелировать неровность стен. Несущий наличник имеет эстетический внешний вид, окрашивается в RAL 9003 (белый) или RAL 8014 (коричневый) |

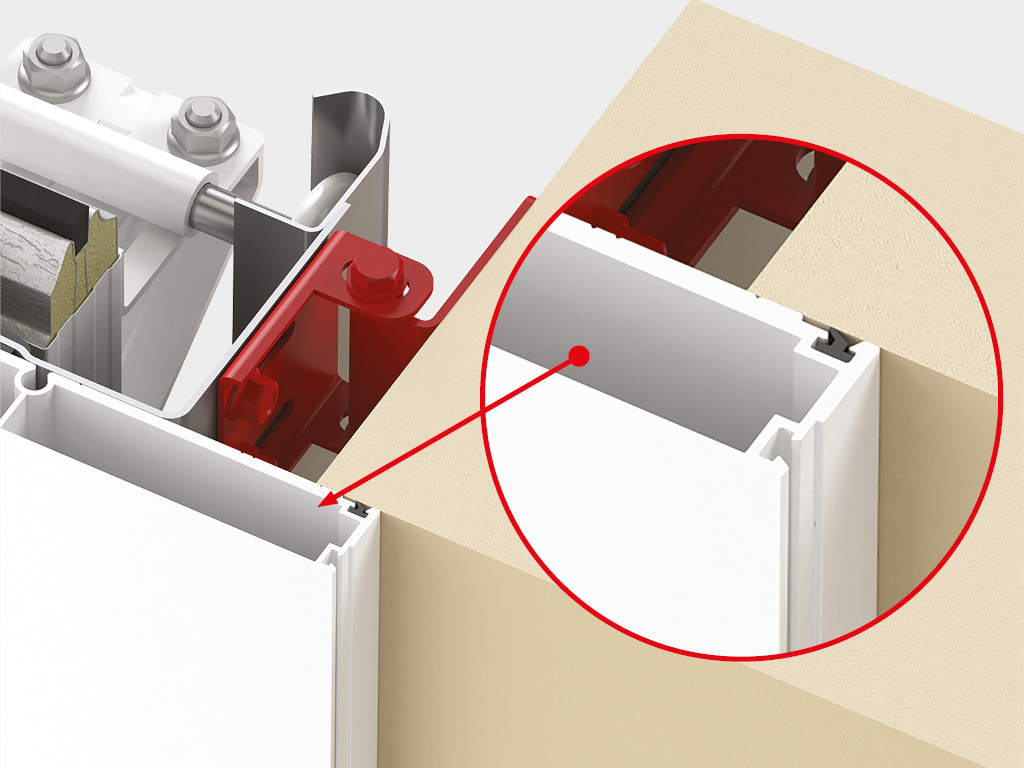

![]() | Встроенный монтаж внахлест (при отсутствии пристенков): несущий наличник устанавливается на проем внахлест (20мм). На него монтируется система направляющих. Система регулируемых кронштейнов позволяет нивелировать неровность стен. Несущий наличник имеет эстетический внешний вид, окрашивается в RAL 9003 (белый) или RAL 8014 (коричневый) |
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ

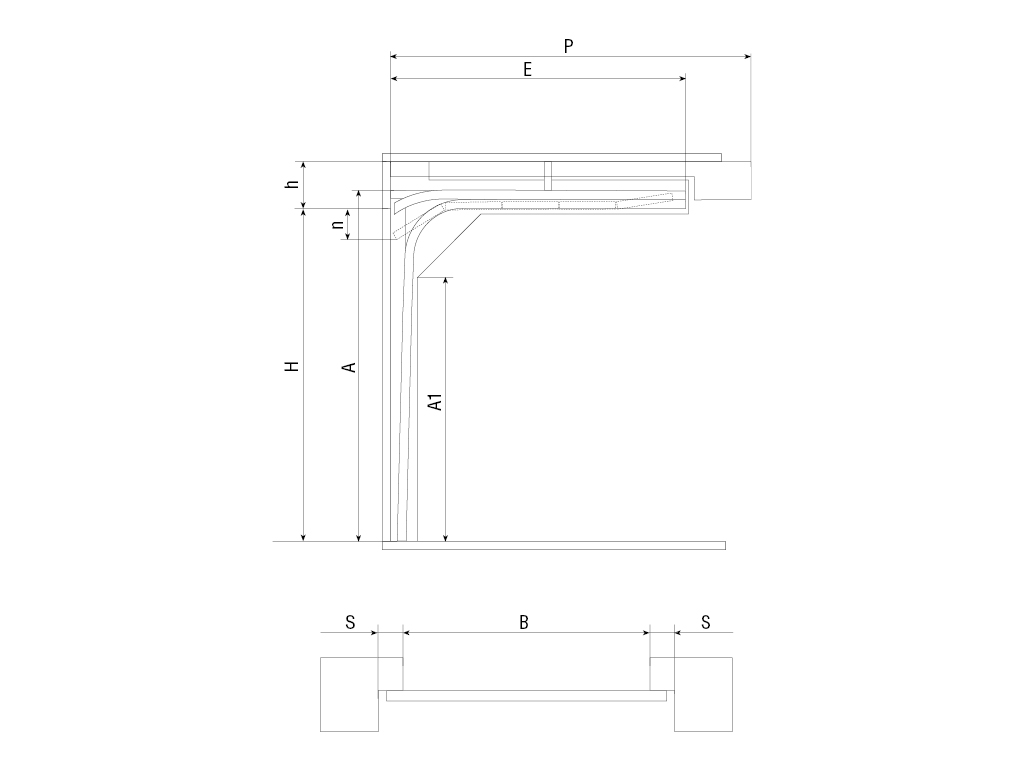

Низкий подьем (пружины растяжения)

Параметры: низкий подъем (пружины растяжения)
Усл. обозначение, наименование параметра | Расчетная формула |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | h ≥ 100; (h ≥ 130 при использовании потолочного привода) |
B, мм Ширина проема | B |
A, мм Высота угловой стойки | H + 54 |
A1, мм Высота вертикальной направляющей | А - 552 |
E, мм Длина горизонтальных направляющих | Н + 440 |
S, мм Минимальное боковое пространство | 100 |
P, мм Зона расположения потолочного привода | Н + 1 185 |
n, мм Перекрытие проема в открытом положении | 230 (без привода); 40-60 (с потолочным приводом) |
БАЗОВАЯ КОМПЛЕКТАЦИЯ

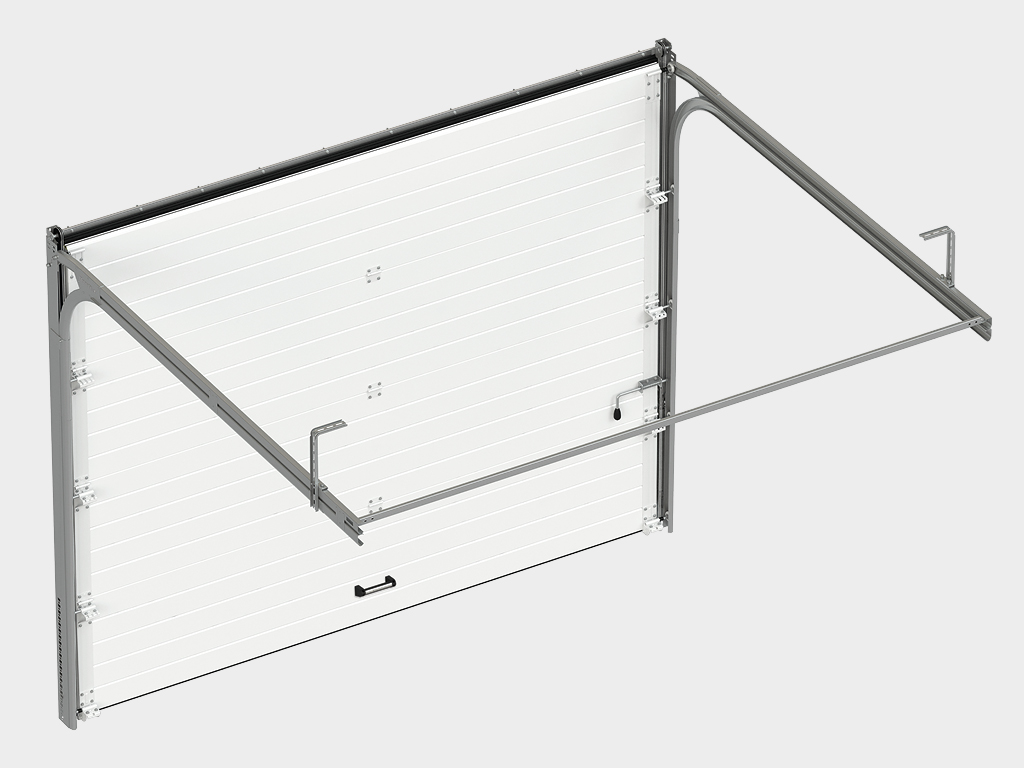

![]() | Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры. |

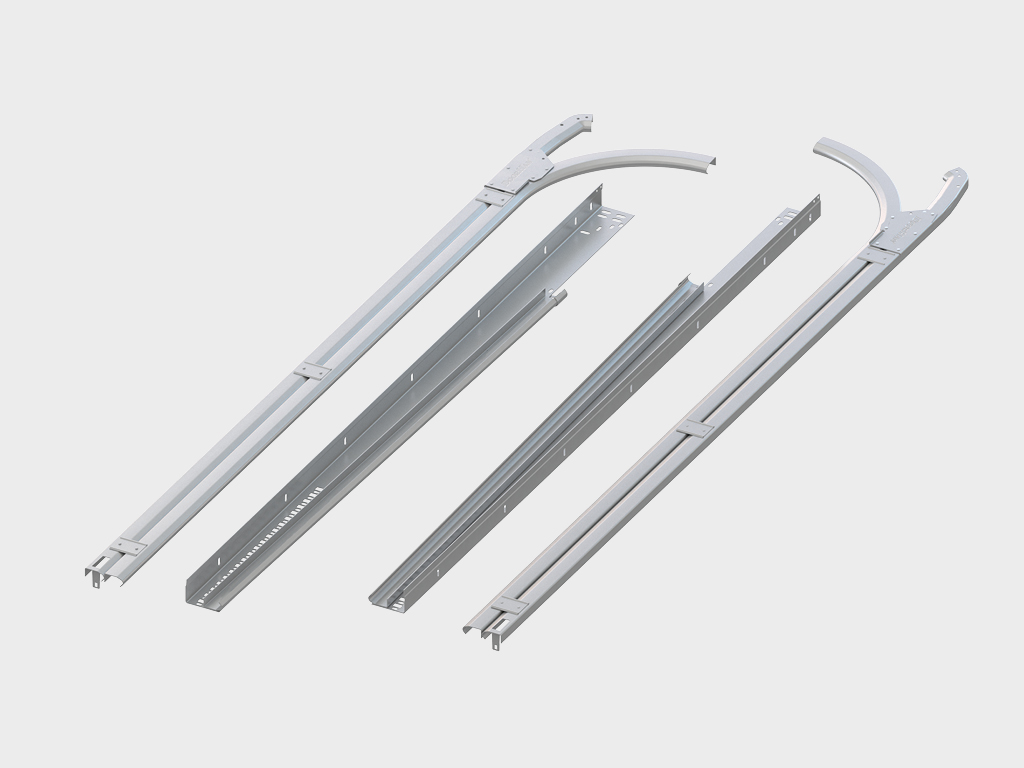

![]() | Комплект направляющих и угловых стоек из стали толщиной 1,5 мм обладает повышенной прочностью, имеет все необходимые для монтажа перфорации. |

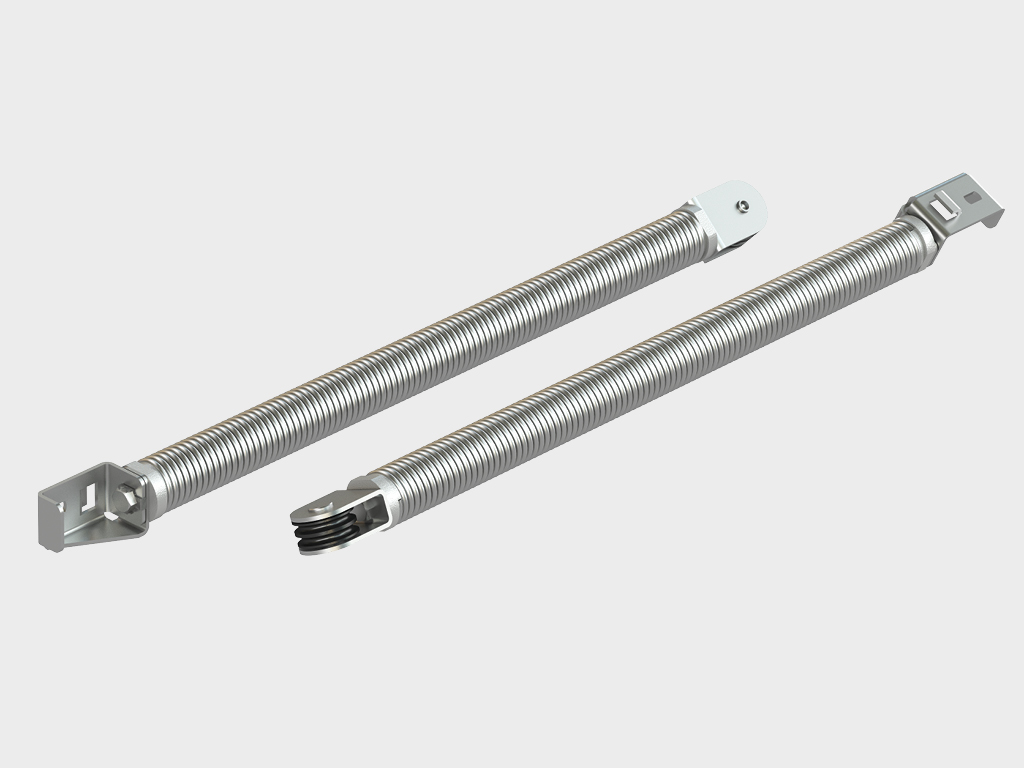

![]() | Оцинкованные пружины растяжения (система «пружина в пружине»). Количество циклов балансировочного механизма — не менее 25 000. |

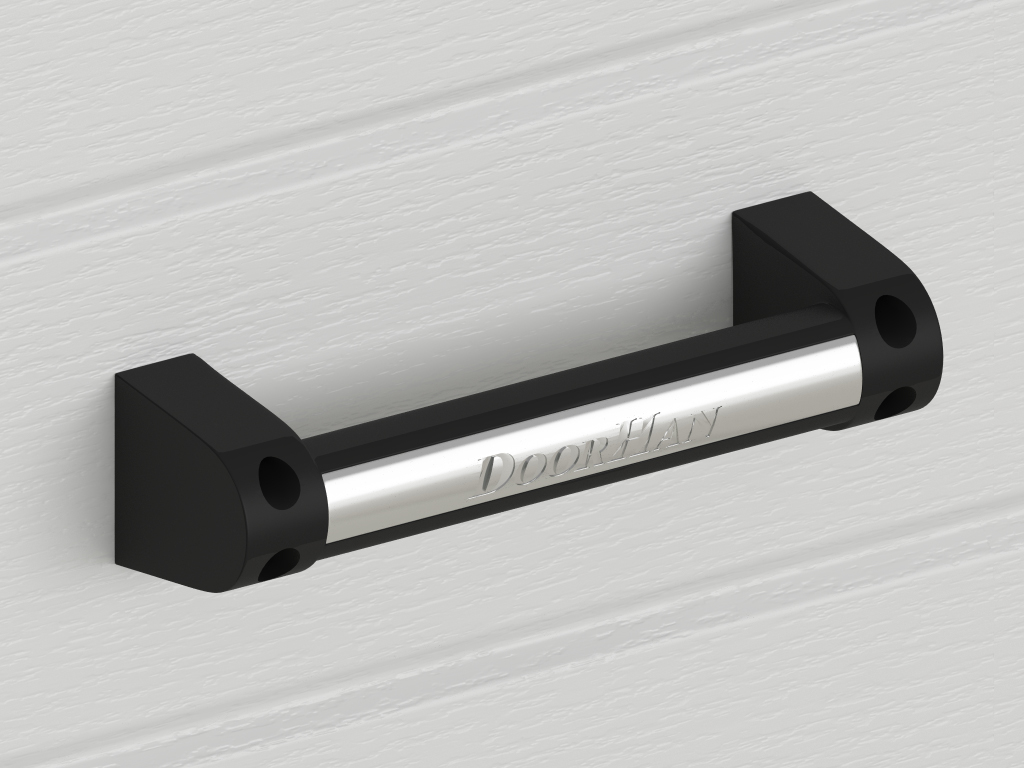

![]() | Ручка эргономичной формы выступает изящным декоративным дополнением к дизайнерскому исполнению полотна ворот. |
![]() | Тип подъема — низкий, обеспечивает возможность установки конструкции ворот практически в любое помещение. |

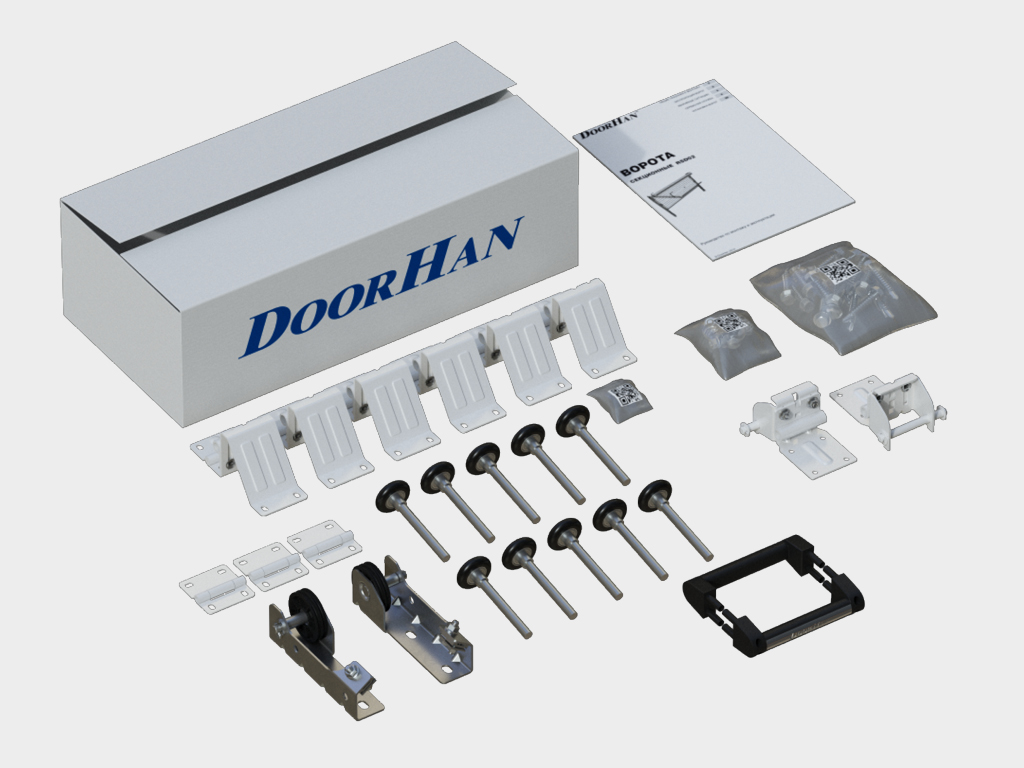

![]() | Коробка с комплектацией для монтажа, инструкцией по монтажу и паспортом на изделие. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

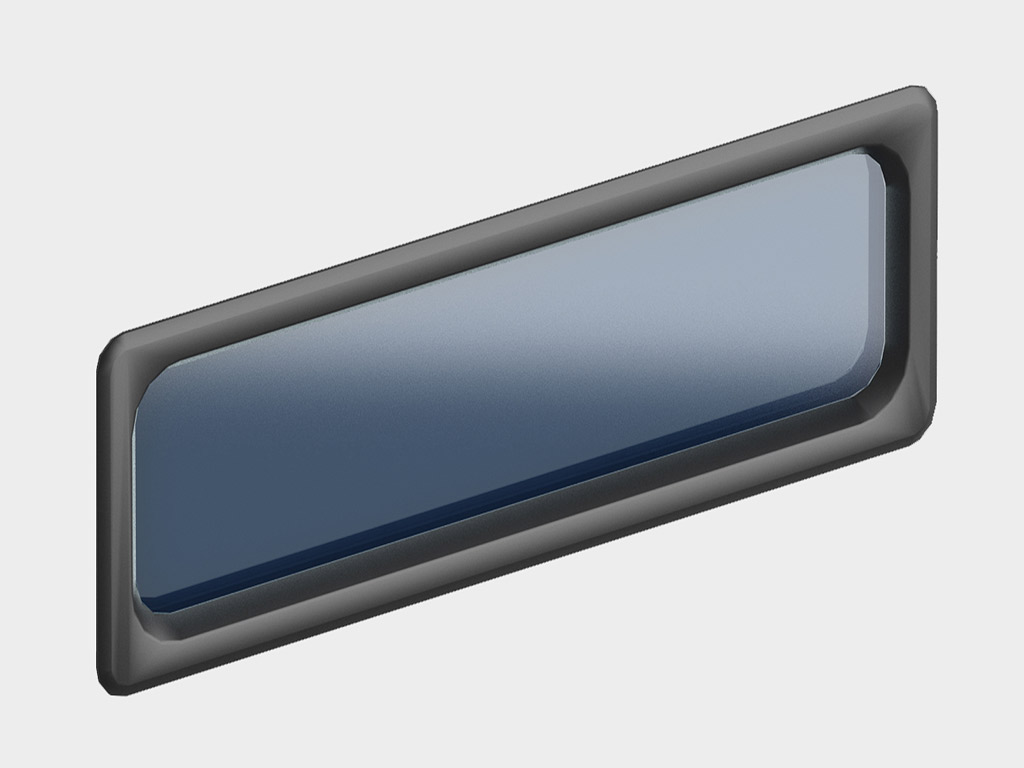

![]() | Окно акриловое 607 х 202, черное (арт. DH85602). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка черного цвета. |

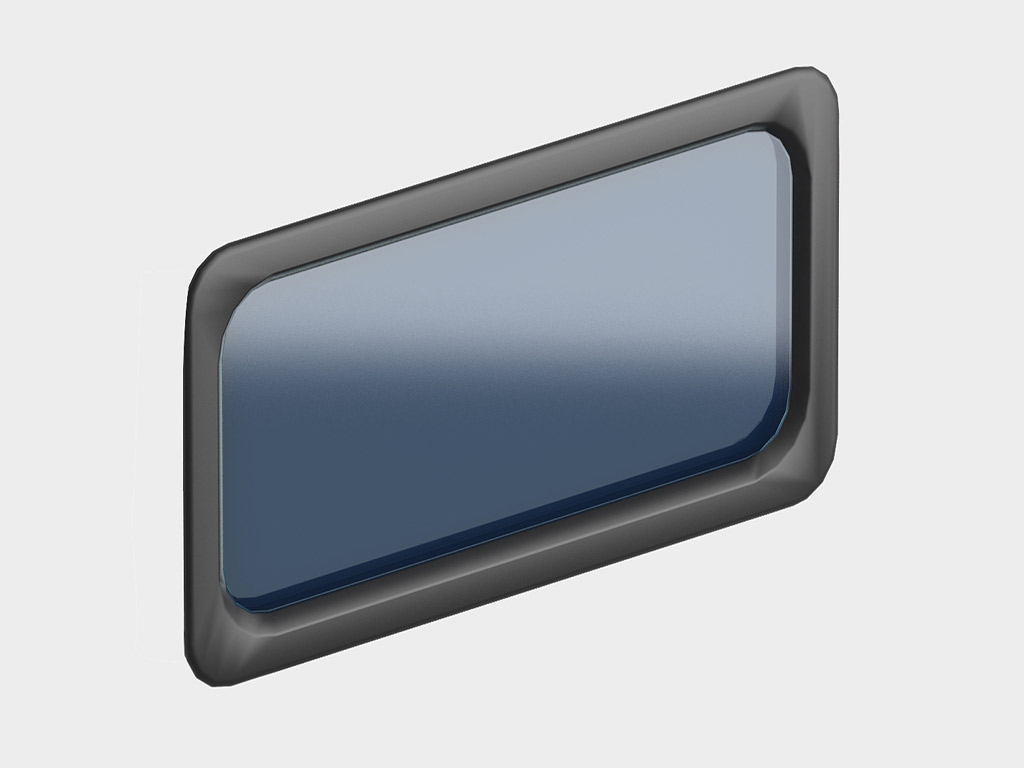

![]() | Окно акриловое 627 х 327, черное, промышленное (арт. DH85603). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка черного цвета. |

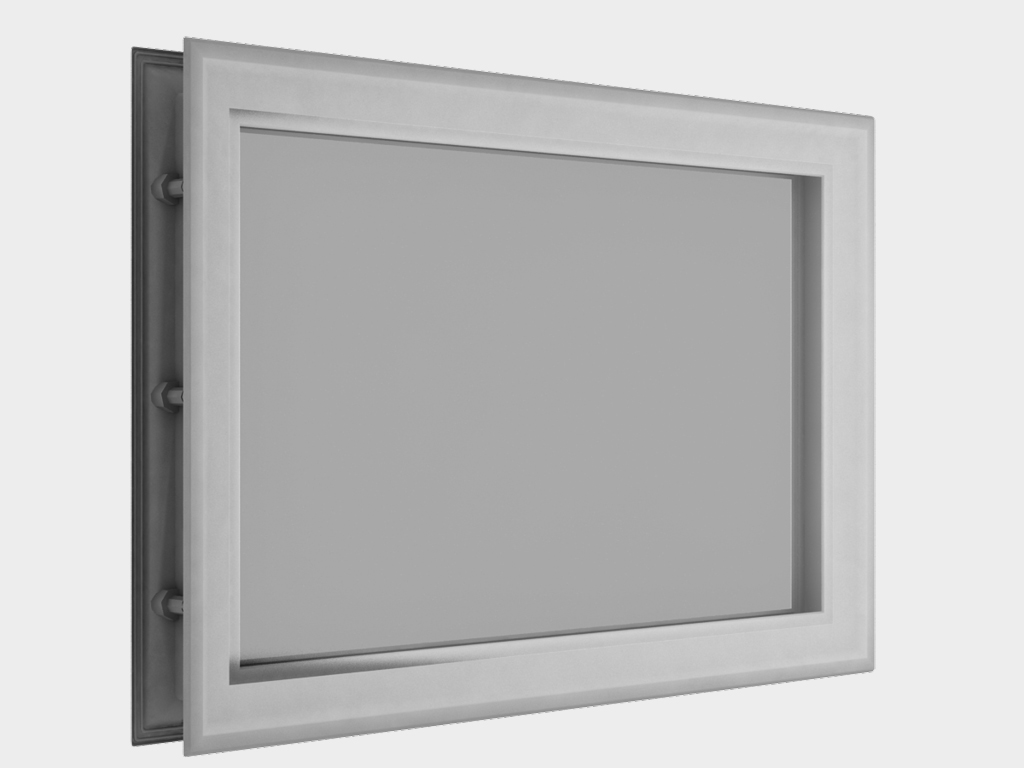

![]() | Окно акриловое 452 х 302, белое (арт. DH85626). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка белого цвета. |

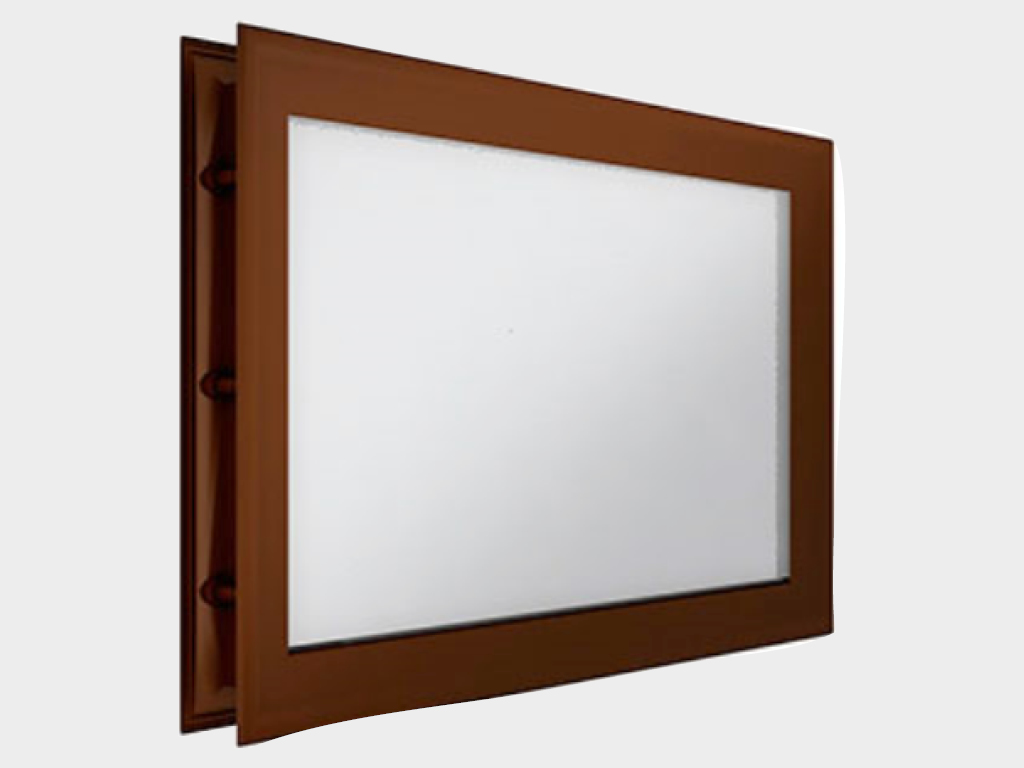

![]() | Окно акриловое 452 х 302, коричневое (арт. DH85631). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка коричневого цвета. |

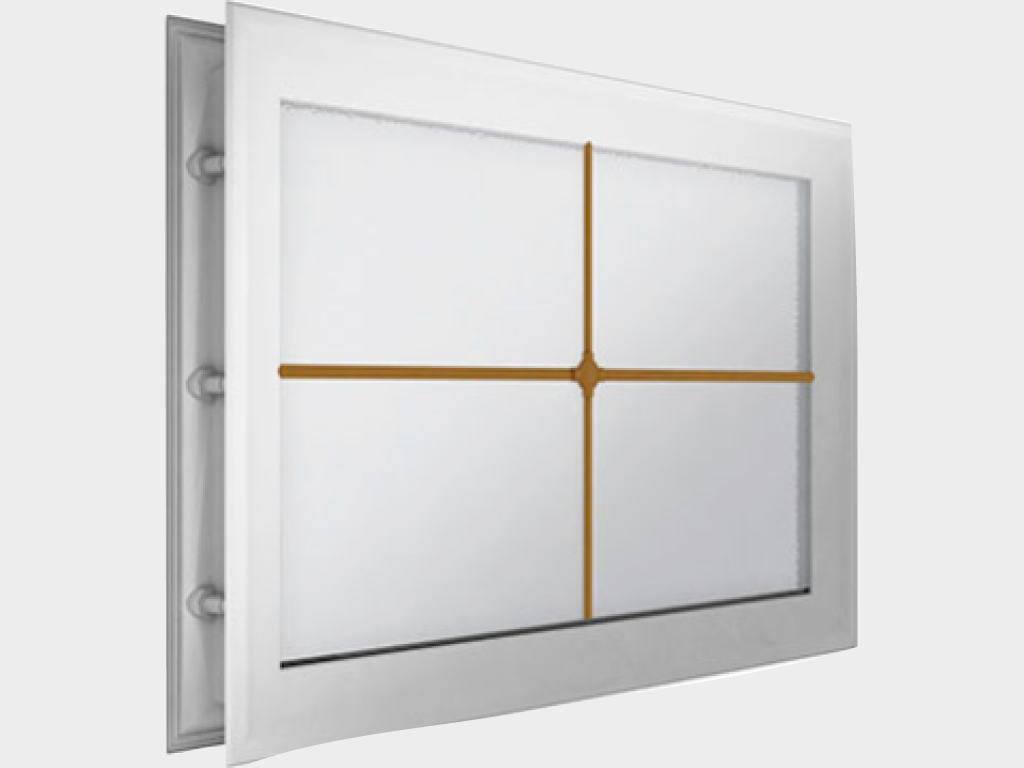

![]() | Окно акриловое 452 х 302, белое с раскладкой «крест» (арт. DH85627). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме креста. Окантовка белого цвета. |

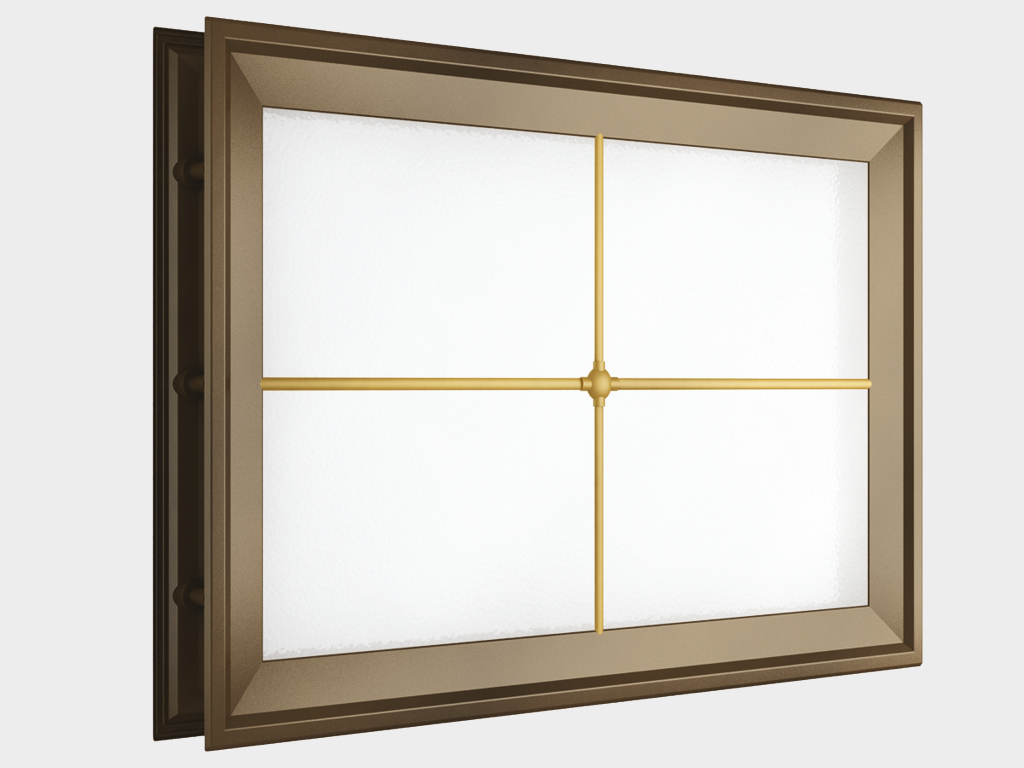

![]() | Окно акриловое 452 х 302, коричневое с раскладкой «крест» (арт. DH85628). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме креста. Окантовка коричневого цвета. |

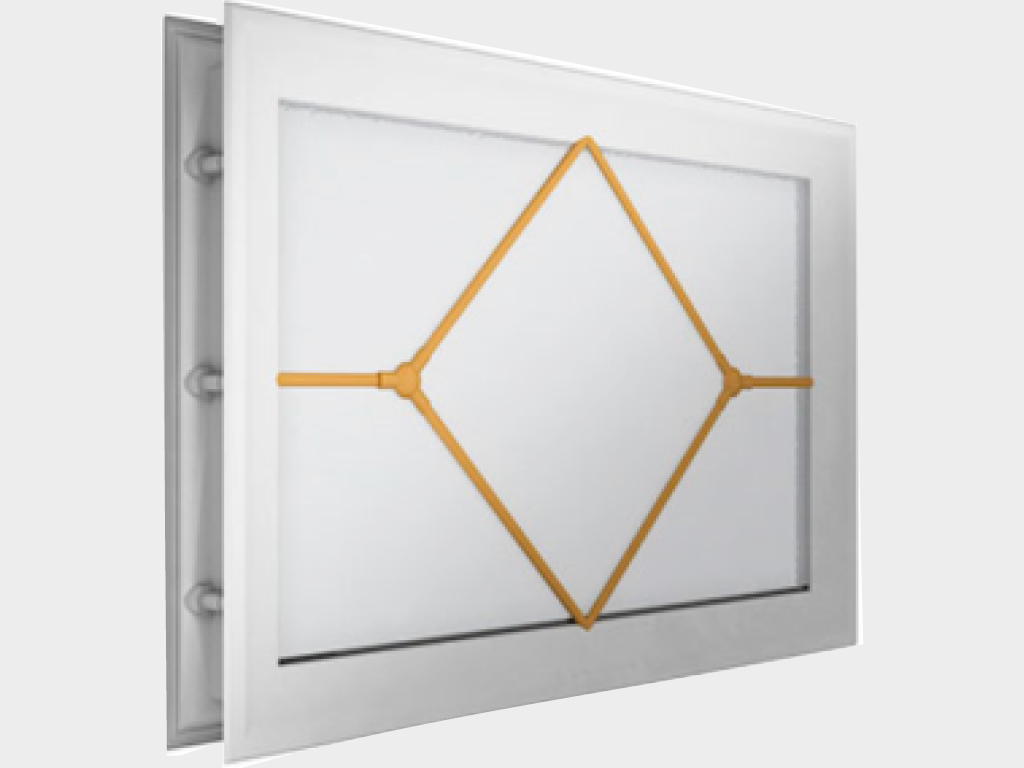

![]() | Окно акриловое 452 х 302, белое с раскладкой «ромб» (арт. DH85629). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме ромба. Окантовка белого цвета. |

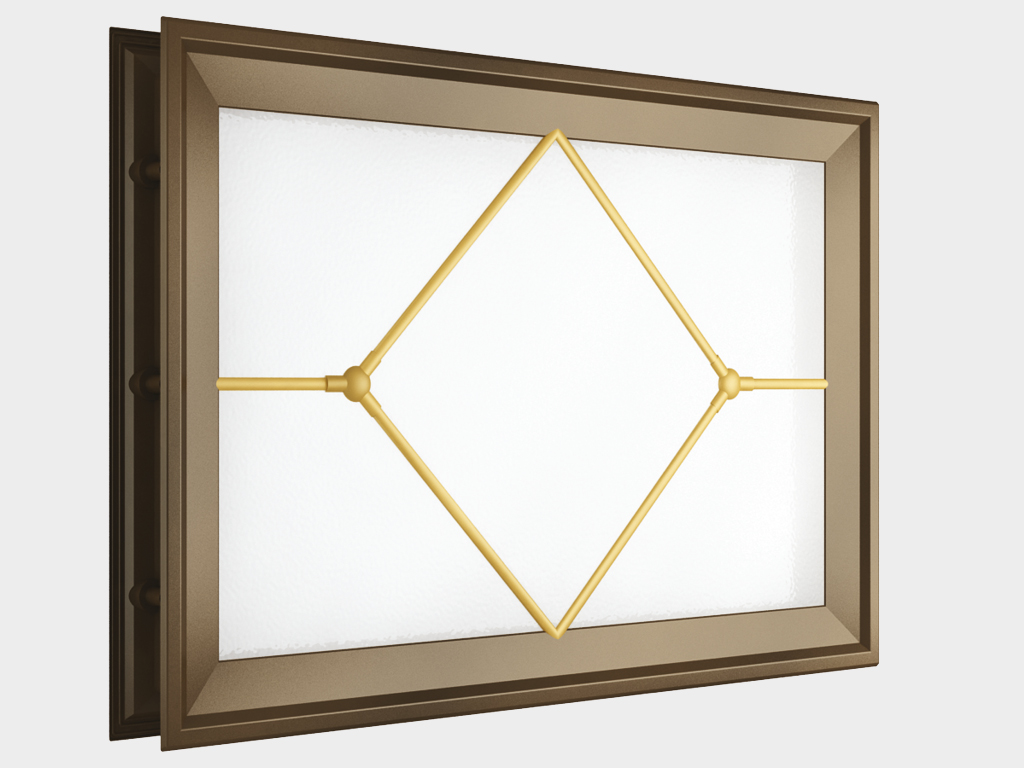

![]() | Окно акриловое 452 х 302, коричневое с раскладкой «ромб» (арт. DH85630). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме ромба. Окантовка коричневого цвета. |

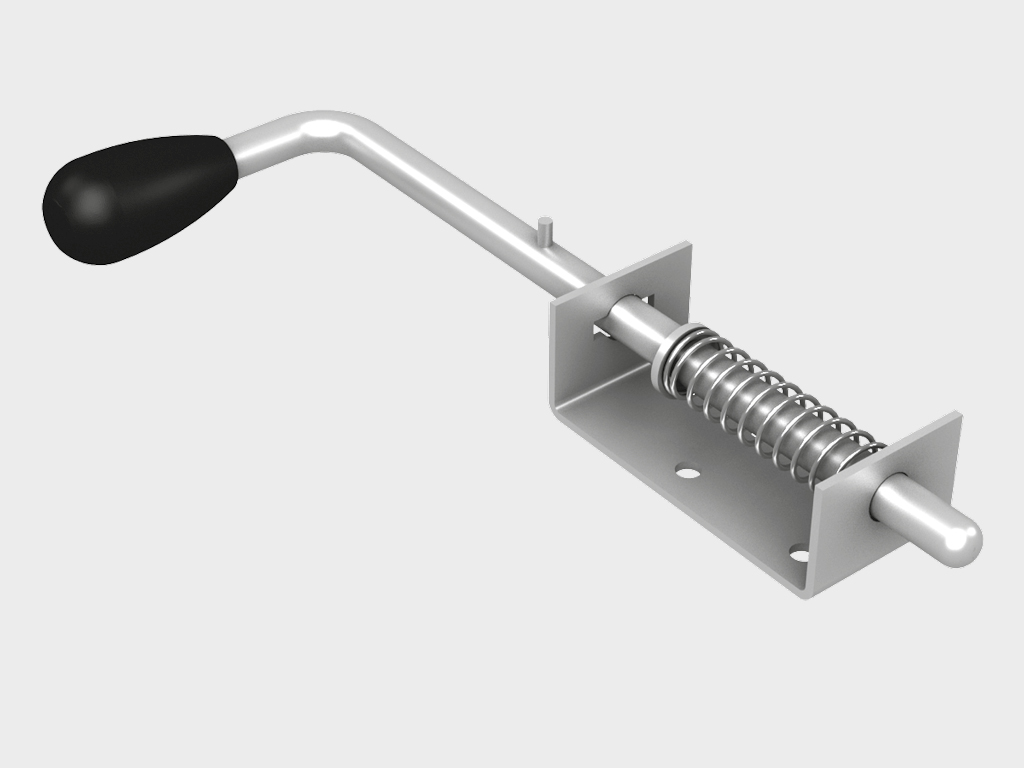

![]() | Механическая задвижка (арт. R25135) позволяет блокировать ворота изнутри помещения. Отличается простотой и надежностью. |

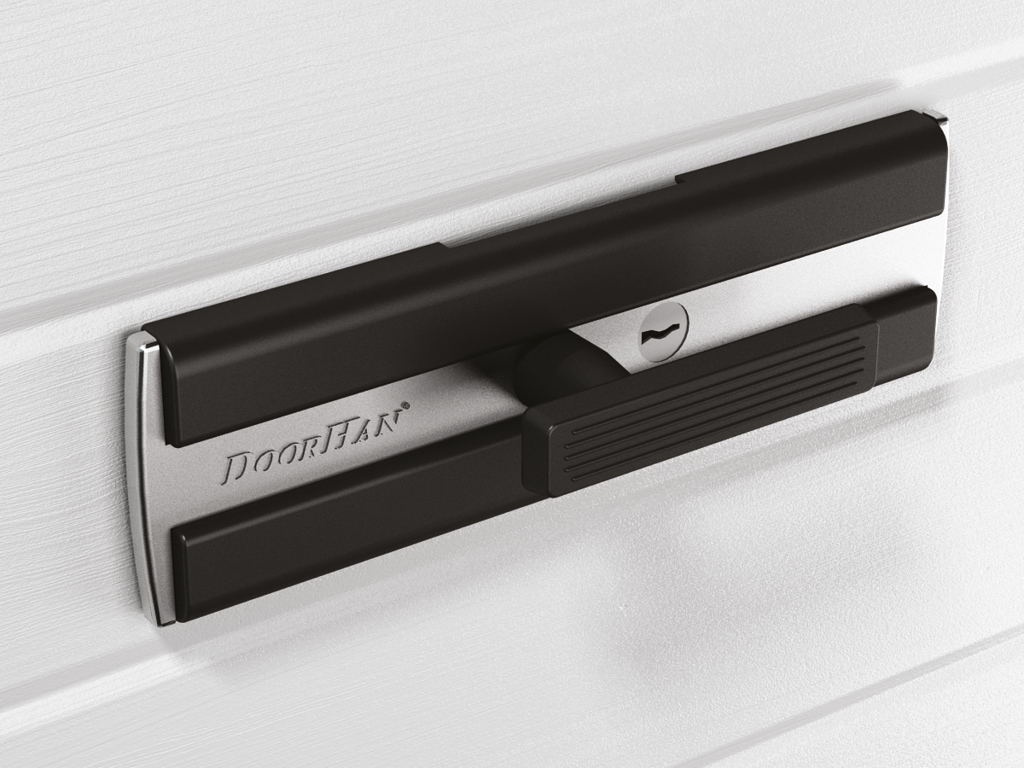

![]() | Механический замок позволяет блокировать полотно ворот в закрытом положении — как изнутри помещения, так и со стороны улицы. |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться пружинами растяжения.
2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.
3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки запрещаются.
4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
5. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.
6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
7. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а при наличии электропривода это может привести к его перегрузке и выходу из строя.
8. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметр | Значение | Примечание |
---|---|---|
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174) | 1,13 (А) | значение зависит от размера ворот, указано для ворот размером 3 500 х 3 000 мм |
Звукоизоляция, дБ, класс (ГОСТ 31174) | 24 (А) | |
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) | 460 (В) | |
Безотказность, количество циклов открывания-закрывания, не менее | 25 000 | |
Усилие ручного открывания и закрывания, Н, не более | 150 | |
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174) | 250 | |
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174) | 4,9 | |
Вес полотна ворот, кг/м² | 11,6 | точное значение зависит от типоразмера панелей, используемых в конструкции ворот |
УПАКОВКА
Упаковка в картон | Характеристики упаковки |
Описание | система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация для монтажа упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими данные о заказе, а также фирменным логотипом компании |
Состав | картон пятислойный, пенопласт, стретч-пленка, скотч |
Ширина, мм | от 500 до 800 |
Высота, мм | от 300 до 500 |
Длина, мм | от 2 100 до 3 600 |
Вес брутто, кг | до 100 |
Количество в упаковке | упаковка щита — от 3 до 5 панелей; упаковка направляющих — 1 система направляющих; упаковка комплектации — 1 коробка с комплектацией |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупателю предоставляется 10 лет гарантии на отсутствие сквозной коррозии cэндвич-панелей и стальных профилей системы направляющих.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Хранение сэндвич-панелей рекомендуется производить в заводской упаковке на ровной поверхности. Хранить упаковки с сэндвич-панелями рекомендуется не более 6 месяцев с момента производства в складах закрытого типа или под навесом. Панели должны быть защищены от попадания влаги, а в зимний период — от снега и загрязнения. Необходимо защищать их от воздействия прямых солнечных лучей, атмосферных осадков и пыли. Упаковки должны храниться в горизонтальном положении.
ЧЕРТЕЖИ
Секционные ворота с пружинами растяжения RSD01BIW | |
Окантовка проема секционных ворот серии RSD01BIW | |
Формирование проема ворот серии RSD01BIW |
ПАСПОРТА И СЕРТИФИКАТЫ
Паспорт "Гаражные секционные ворота" | |
Сертификат соответствия "Ворота для зданий и сооружений" |
ИНСТРУКЦИИ
Инструкция по монтажу секционных ворот RSD01BIW |
НОВИНКИ

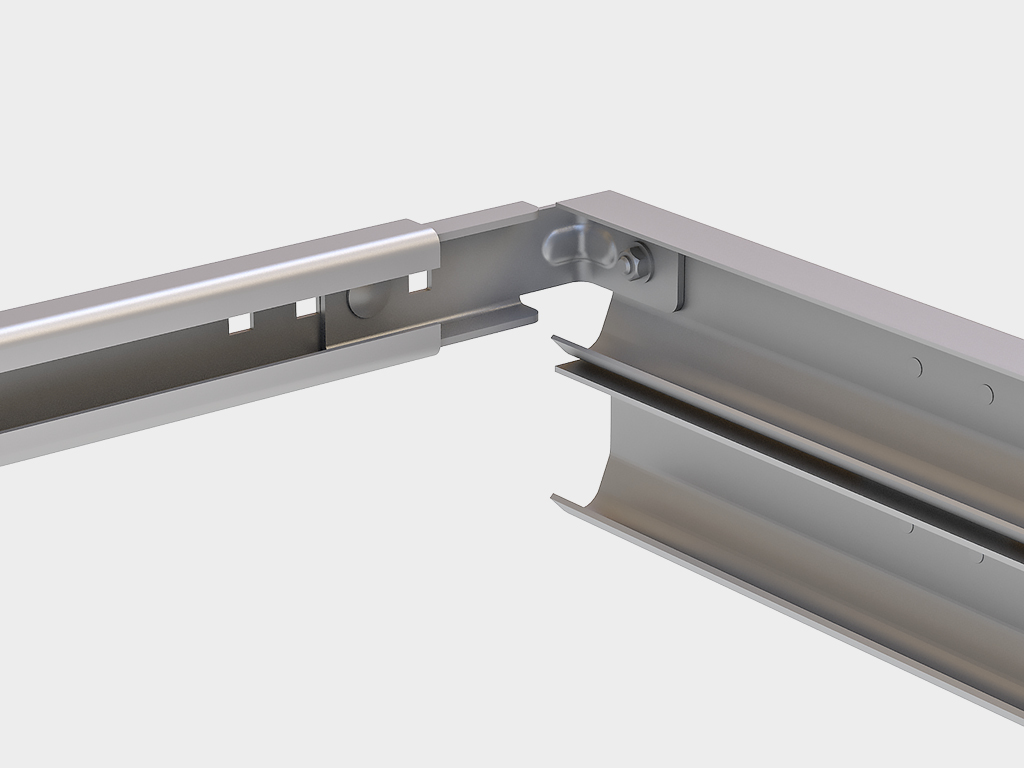

![]() | Новый кронштейн крепления С-профиля усилен ребрами жесткости. Имеет группу пазов, позволяющих использовать его с различными боковыми уплотнителями. С-профиль с установленными кронштейнами является мерной планкой, устанавливаемой при сборке «рамки» вертикальных направляющих, что значительно упрощает монтаж. |

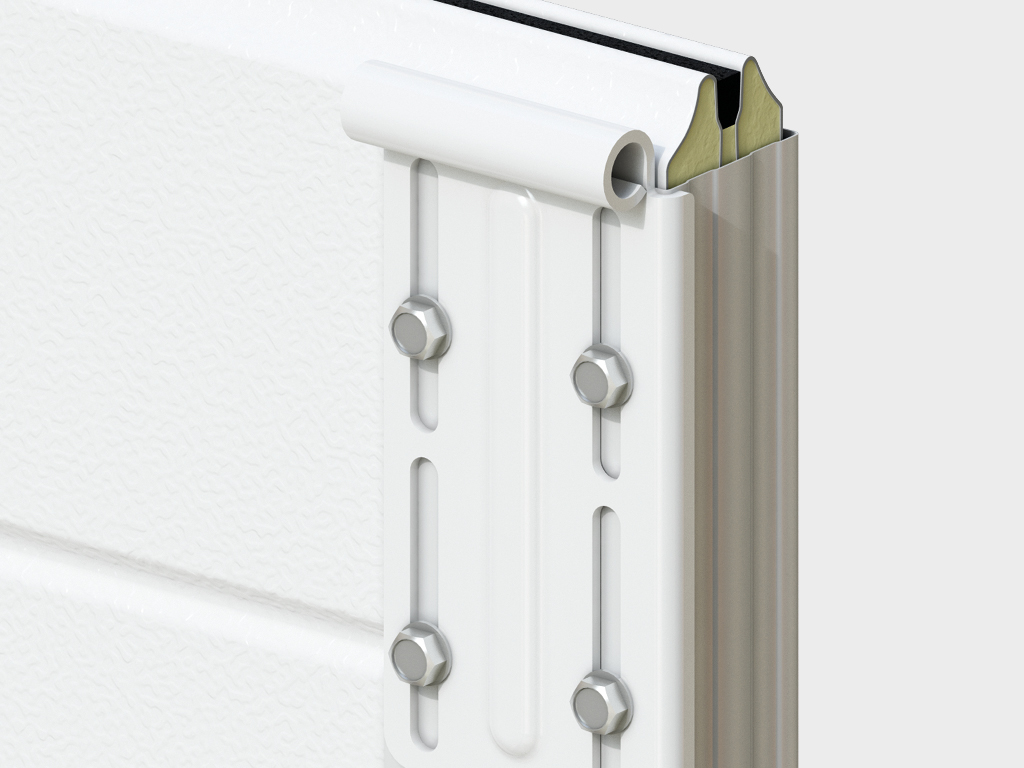

![]() | Модернизированный верхний кронштейн обладает повышенными прочностными характеристиками, увеличенными пазами для регулировки положения, а также упором для позиционирования, благодаря чему он надежно и правильно фиксируется на панели. |

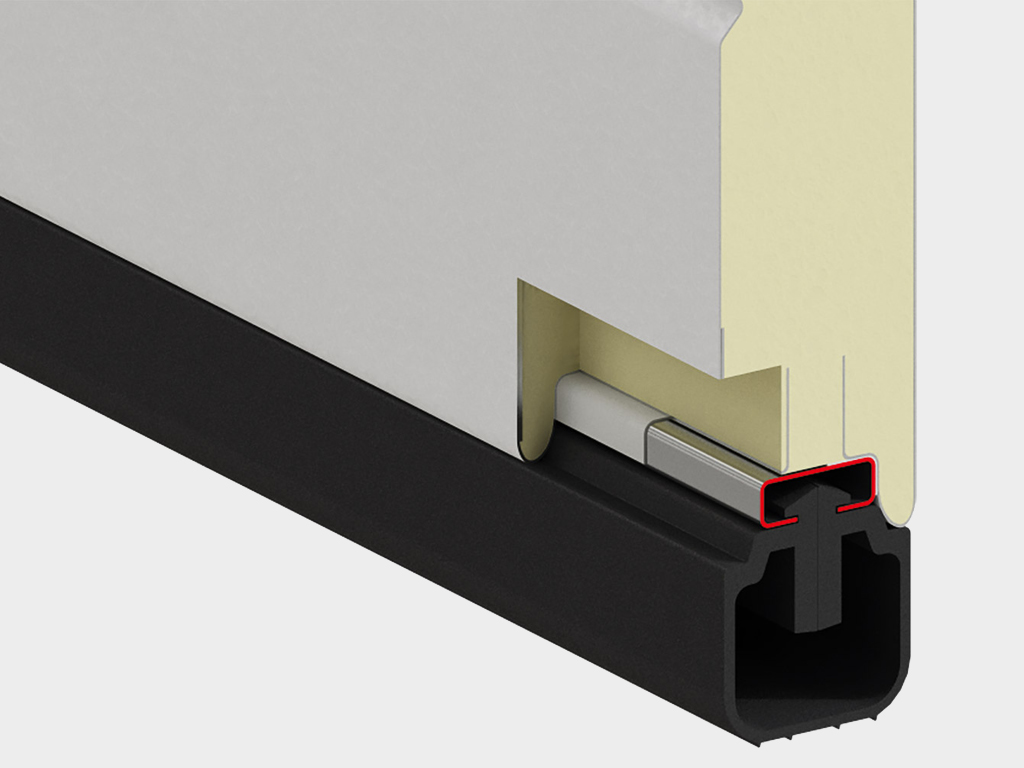

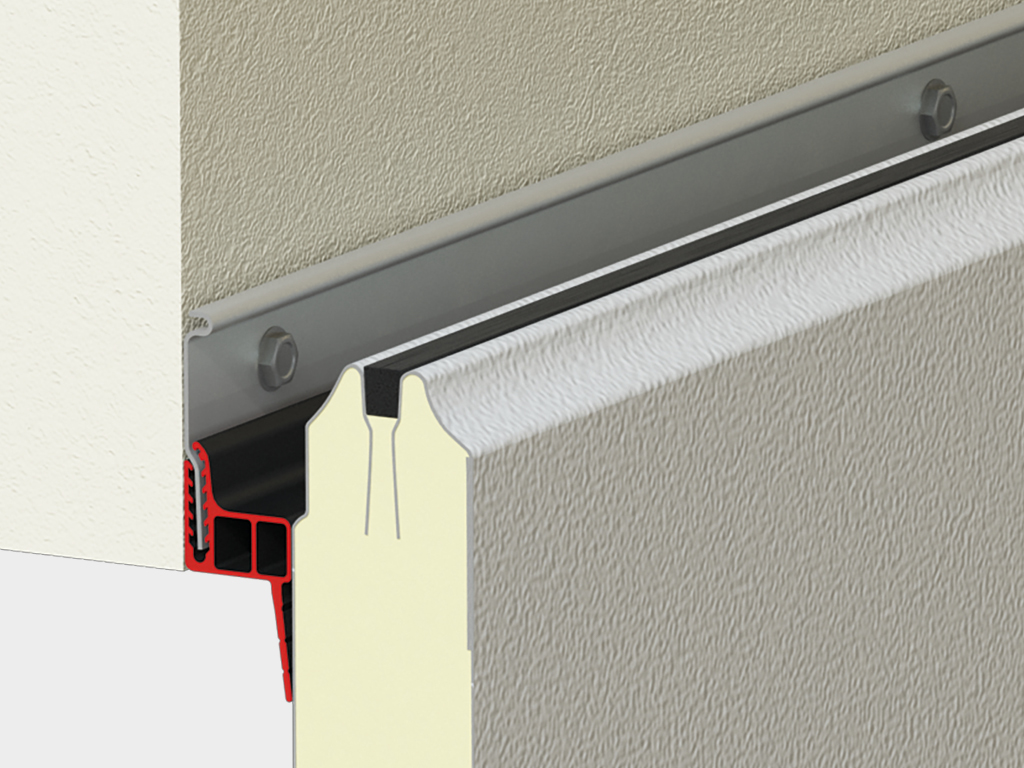

![]() | Встраиваемый профиль новой конфигурации с термоконтуром предотвращает промерзание панели. Нижний уплотнитель отлично герметизирует проем. |

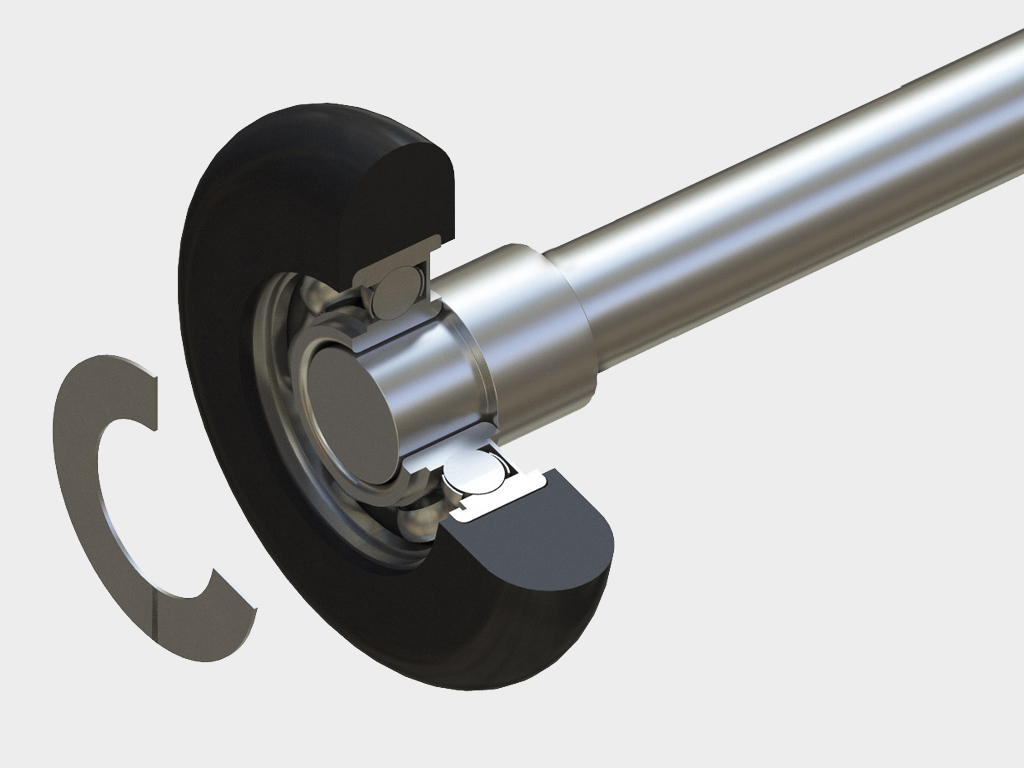

![]() | Новые ролики имеют закрытые подшипники, предотвращающие попадание пыли, что увеличивает их срок службы. |

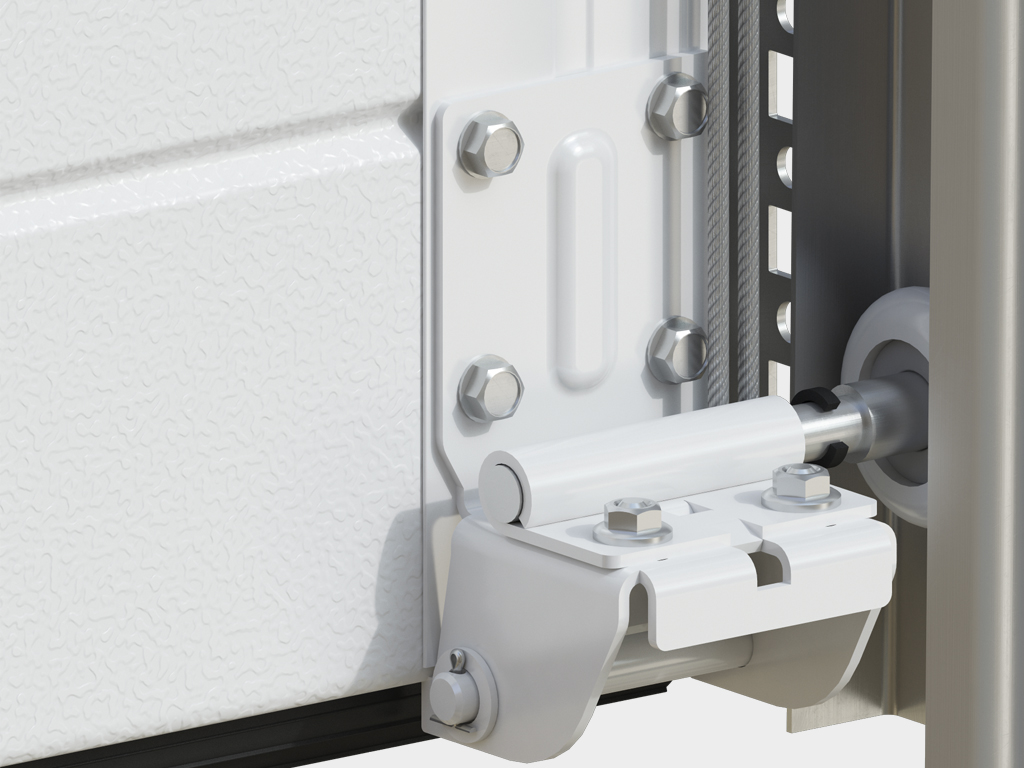

![]() | Для удобства монтажа распорные втулки устанавливаются на ось ролика, без демонтажа роликодержателя. |

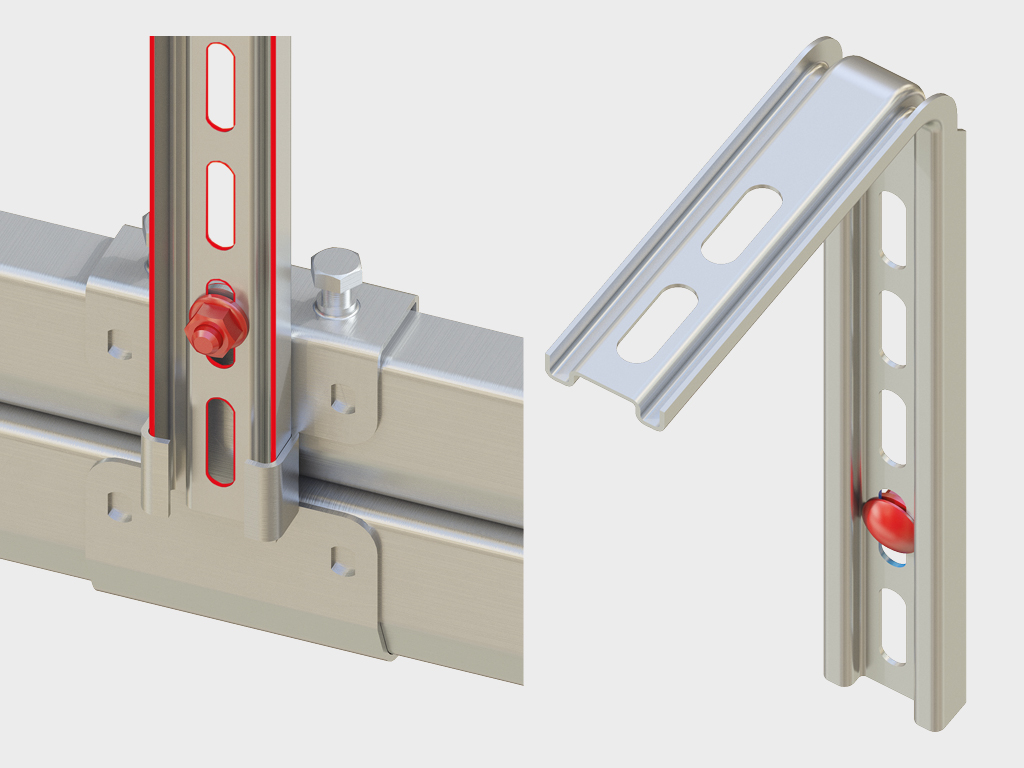

![]() | Модернизированная геометрия кронштейна существенно упрощает монтаж и обеспечивает надежную фиксацию горизонтальных направляющих. |
